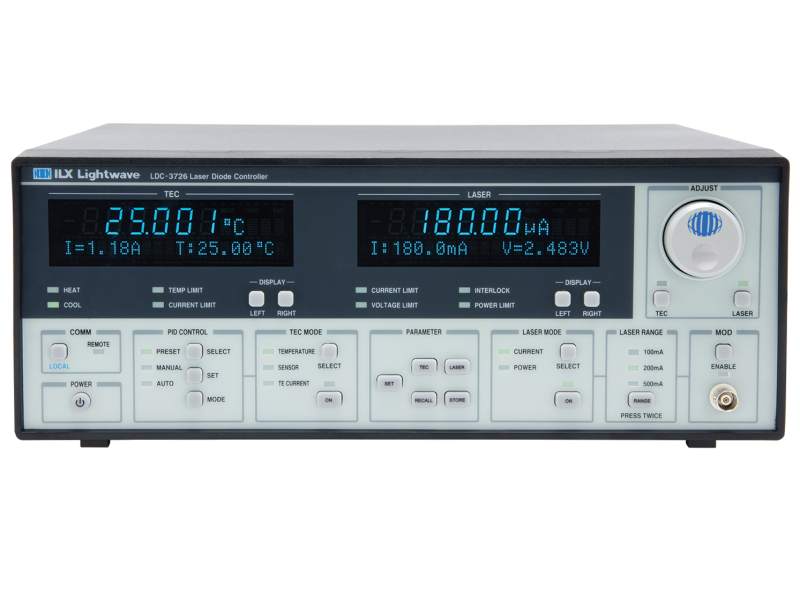

LDC-3726 32W激光驱动源和温度控制器组合 激光二极管驱动源

　　LDC-3726 32W激光驱动源和温度控制器组合 激光二极管驱动源

　　LDC-3706系列半导体激光控制器是基于微处理器的、业界的高性能系列仪器。其通过集成的温度控制器和具有高稳定性的低噪声电流源，使其成为专为控制半导体激光器的电流和温度而设计的控制器。这些控制器的可靠性、精度和易用性在整个行业中是众所周知的。

　　可提供高达 20A 的半导体激光器驱动源并高达 128W 的温度控制器，适用于各种应用

　　高稳定性激光电流源，可在恒定功率或恒定电流模式下操作

　　内置 LIV 固件，可用于表征半导体激光器

　　4 线的激光正向电压测量和可调节的限制电压，适用于高精度测量

　　模拟调制能力至1MHz

　　USB 和 GPIB 接口，带有可用户自定义编程的 LabVIEW® 驱动

　　技术参数

　　激光器电流0.5 A

　　激光器恒流输出电压10 V

　　TE 电流范围-4.00 to +4.00 A

　　TE 电压范围-8.00 to +8.00 V

　　TE 输出功率32 W

　　温度系数<50 ppm°C

　　温度范围-100 to +200°C

　　计算机接口USB and GPIB

　　电源要求10 VAC 22 VAC; 500W; 5 Hz

　　激光器电流分辨率10 μA

　　激光器电流精度±(0.025% SP ± 0.01% FS) (Unmodulated)

　　电流输出稳定性（24小时）<40 ppm

　　电流输出稳定性（1小时）<20 ppm

　　外部调制（高带宽）DC to 1 MHz

　　外部调制（低带宽）DC to 15 kHz

　　激光器输出噪声纹波（低带宽）2 μA (with LNF-320)

　　激光器输出噪声纹波（高带宽）10 μA

　　正向电压精度±0.1% of FS

　　正向电压分辨率50 mV

　　TEC 限制电流精度±0.025 A

　　TEC 电流 24 小时稳定性±0.002 oC

　　TEC 电流 1 小时稳定性±0.001 oC

　　TEC 波纹噪声 (rms)<1.0 mA

　　光电二极管电流精度±2 μA

　　光电二极管电流范围5 to 5000 μA

　　光电二极管反向偏压0 to 5V

　　重量11.93 kg

　　工作温度10 to 40°C

　　工作湿度<85% relative, non-condensing

　　特征保护激光器中设置的标准

　　ILX Lightwave 的内部测试和保护标准确保在异常操作条件下（如间断接触或严重功率峰值）可为半导体激光器提供保护。这些标准已形成高级的保护功能，例如，即使是在调制条件下的钳位电流限制。此外，独有的编织屏蔽电缆专用于抑制实验室或生产环境中常见的辐射噪声和瞬变。在交流上电时，层叠的开启顺序和冗余输出短路的电路可保护激光器免受电流瞬变的影响。当启用输出时，电流通过短路开关分流，直到保护和控制电路完全激活，并且所有电路瞬变已经消失。然后，慢速启动电路打开短路电路并逐渐增加电流输出值，同时监测激光器的参数，以确保安全的激光器操作。竞争对手的控制器不具备一输出快速关断的功能，此功能提供了一个额外的保护，可防止激光器和电流源的间断性接触。间断接触可能由电缆的松动或磨损引起，导致电路瞬间断开，或者弹簧针瞬间失去与激光器的连接。如果放任二者间的间断接触，可能会导致严重的电压瞬变，其会毁坏敏感的激光器。这些保护措施与仪器所有的操作模式进行联合使用，为半导体激光器提供无忧、自动防故障的控制。

　　高稳定性的激光器控制

　　LDC-3706 系列提供优单发射极低噪声的性能。由于电流噪声与控制器的输出电流有关，因此 LDC-3736 包含多个电流范围。这种灵活性允许用户自行选择接近其输出的电流范围，以减少电流噪声，并为将来使用不同的半导体激光器时提供扩展。该特性允许 LDC-3706系列为敏感型应用提供优于 20 ppm 的电流稳定性。值得注意的是，该热电温度控制器的设计可以进行具有低 TEC 电流 RMS 噪声的高功率操作。这降低了 TEC 噪声耦合到半导体激光器的可能性，此行为这可能导致不稳定性能。

　　易于操作

　　LDC-3706 激光控制器前面板的设计易于使用和可读性。前面板具有两个大型 7 段显示器，还具有集成的点阵显示器。仪器控制按模式和功能分组，以便轻松设置。利用显示器可以轻松查看多个参数，包括激光器电流输出、激光器电压、光电二极管测量、测量温度、设置温度、TEC 电流和 TEC 电压。每个显示器都可以轻松配置为在应用中显示相关的测量。激光控制可从前面板“调节”部分直接定位。仪器模式可通过离散按钮和旋转数字编码器来轻松选择或调整。通过“参数”部分快速完成参数的配置。

　　内置 LIV 功能

　　LDC-3706 系列仪器采用 LIV 设计。该仪器的固件命令允许用户采用单个仪器来进行高度的LIV测量，其通过测量半导体激光器接口的光电二极管，电流，电压值来进行曲线绘制。这可以通过使用激光二极管的内部光电二极管或者通过使用用于光强度反馈的外部传感器来完成。这为用户提供了用于控制和表征激光二极管的快速单封装解决方案。

　　远程操作

　　研发或生产环境中的远程仪器操作可通过 USB 或 GPIB 接口进行。可用户自行开发的 LabVIEW® 驱动程序可供下载。提供触发输出以集成到自动测量系统中，其中 TTL 电平输出指示当前电流的阶跃变化已完成并且系统准备好开始测量。

　　保存和调出设置

　　对于多个仪器的测试参数配置，LDC-3706 激光控制器提供存储和调出功能。存储功能允许用户存储任何自定义的所有前面板设置。召回功能允许用户随时恢复任何时候保存的设置参数。这为不同的生产运行或研发实验节省了仪器重新配置的时间。
