　　梳状信号发生器发射极01（CGE01）是一个紧凑的，电池供电的，参考信号产生宽带光源辐射和或传导输出高达18千兆赫。当用作验证参考源时，已知输出允许测量或计算系统或组件内的未知数。紧凑的尺寸允许将小型外壳用作屏蔽有效性测量的参考源时进行评估。

　　CGE01可以配备50ΩSMA输出连接器（CGE01C），用于直接连接到传导测试系统或外部天线，以便生成用于评估辐射发射测试系统的测试场。另外，为了在纯辐射应用中实现的可重复性和紧凑性，CGE01可以配备集成天线（CGE01R）。

　　CGE01谐波阶跃可以在80 MHz和100 MHz之间进行标准切换，与固定频率源相比，可以测量更多的频率点。特殊要求可提供50 MHz 80 MHz步进选项，根据CISPR 16的要求，测量结果符合1 GHz以上腔室验证。

　　主要特征

　　输出稳定

　　传导和辐射选项

　　50 MHz至18 GHz输出

　　50 MHz步长

　　轻巧便携

　　功能应用特征

　　输出稳定 ; 可重复的测量

　　传导和辐射选择 ; 传导和辐射系统的评估

　　50 MHz至18 GHz输出 ; 广泛的频谱应用

　　50 MHz步长 ; 符合CISPR 16验证方法

　　紧凑便携 ; 现场和环境之间的比较，即使是小型外壳，也可以进行屏蔽效能测量

　　电池供电 ; 没有电源或互连电缆影响测量

　　应用领域

　　CISPR 16验证

　　小型机箱（例如PC，服务器，无线通信设备）的屏蔽效果

　　辐射测量系统验证和验证

　　参考来源

　　如果认可机构要求，则进行每日预测试验证检查

　　长期绩效监控

　　频谱分析仪接收器预检查

　　混响（模式搅拌）腔室行为研究

　　过滤器性能表征

　　电缆损耗测量

　　实验室间测试计划

　　能力测试程序

　　技术指标

　　频率范围

　　50 MHz至18 GHz直接连接到50Ω系统

　　使用集成天线（CGE01R）或附加的单圆锥天线（CGE01C）辐射的1 GHz至18 GHz

　　步长

　　80 MHz或100 MHz可切换（50 MHz或80 MHz可切换版本可特殊订购）

　　输出接头

　　50ΩSMA插座（仅CGE01C）

　　温度稳定性

　　在15°C至35°C的环境温度下，1至16 GHz：<0.5 dB或100 MHz至18 GHz：<2 dB

　　时间稳定性

　　通常在12个月内小于1 dB

　　尺寸图

　　带电池组的CGE01C –直径76毫米×64毫米（含连接器74毫米）

　　CGE01C（不带电池）–直径76 mm×18 mm（含连接器28 mm）

　　带电池组的CGE01R –直径76毫米×92毫米

　　不带电池的CGE01R –直径76毫米×46毫米

　　重量

　　约550g（含电池）

　　电源

　　5 V 2 AHr电池组。外部输入4.75 V至7.5 V，300 mA

　　工作时间

　　充满电的电池组通常需要6.5小时

　　指标

　　模式1; 80 MHz步进

　　模式2; 50 MHz或100MHz步进

　　套件标准订购套件

　　CGE01KIT01 –标准CGE01C梳状发生器发射器（传导输出）套件

　　包含零件

　　具有SMA输出连接器的CGE01C梳状发生器发射器

　　CAL13 –传导输出功率测量，0 GHz至18 GHz

　　CGE01KIT02 –标准CGE01R梳状发生器发射器（辐射 输出）套件

　　包含零件

　　CGE01R带有一体式天线的梳状发生器发射器

　　CAL09 –辐射电场强度测量，FAR中3 m，1 GHz至18 GHz

　　CGE01KIT03 –增强型CGE01C梳状发生器发射器（传导和 辐射 输出）套件

　　包含零件

　　具有SMA输出连接器的CGE01C梳状发生器发射器

　　MCN02 –可拆卸的单锥天线

　　CAL13 –标准传导输出功率测量，0 GHz至18 GHz

　　特殊订购套件：50 MHZ和80 MHZ可切换梳状步长

　　CGE01KIT04 – CGE01C梳状发生器发射器（传导输出）套件

　　包含零件

　　具有SMA输出连接器的CGE01C梳状发生器发射器

　　CAL13 –传导输出功率测量，0 GHz至18 GHz

　　CGE01KIT05 –标准CGE01R梳状发生器发射器（辐射 输出）套件

　　包含零件

　　CGE01R带有一体式天线的梳状发生器发射器

　　CAL09 –辐射电场强度测量，FAR中3 m，1 GHz至18 GHz

　　CGE01KIT06 –增强型CGE01C梳状发生器发射器（传导和 辐射 输出）套件

　　包含零件

　　具有SMA输出连接器的CGE01C梳状发生器发射器

　　MCN02 –可拆卸的单锥天线

　　CAL13 –标准传导输出功率测量，0 GHz至18 GHz

　　随附的所有套件

　　BP01 5 V 2 AHr可充电电池组

　　BCH04通用输入电池充电器

　　硬壳

　　手册

　　配饰

　　MCN03 – 1 GHz至6 GHz（）直径为120 mm的单圆锥天线

　　BP01 – 5 V 2 AHr可拆卸电池组

　　制造商校准

　　CAL13 –传导输出功率

　　0 GHz至18 GHz，使用频谱分析仪测量（仅CGE01C）

　　CAL09 –辐射场强

　　1 GHz至18 GHz，使用频谱分析仪在FAR中3 m处测量（仅CGE01R或CGE01C，带单圆锥天线）

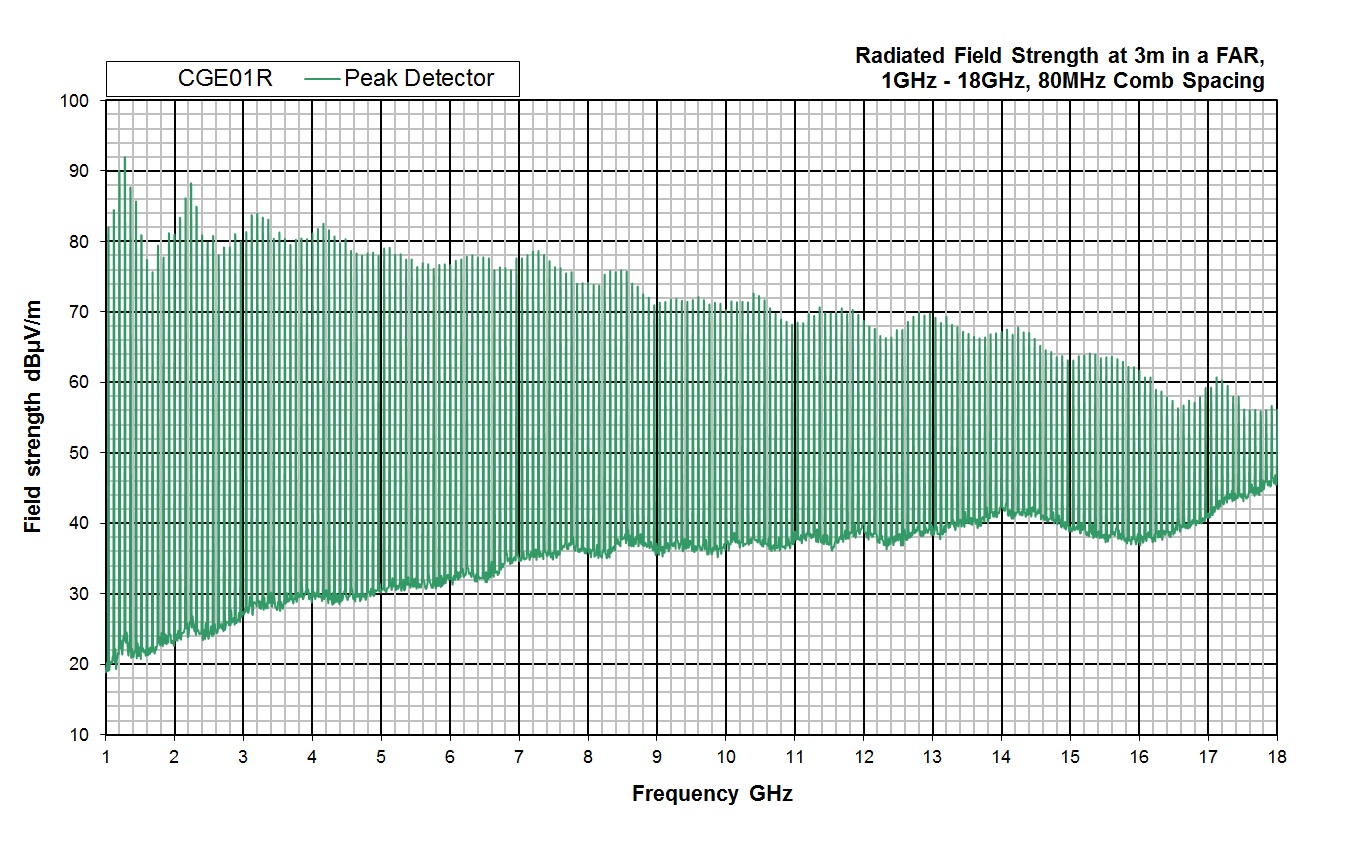

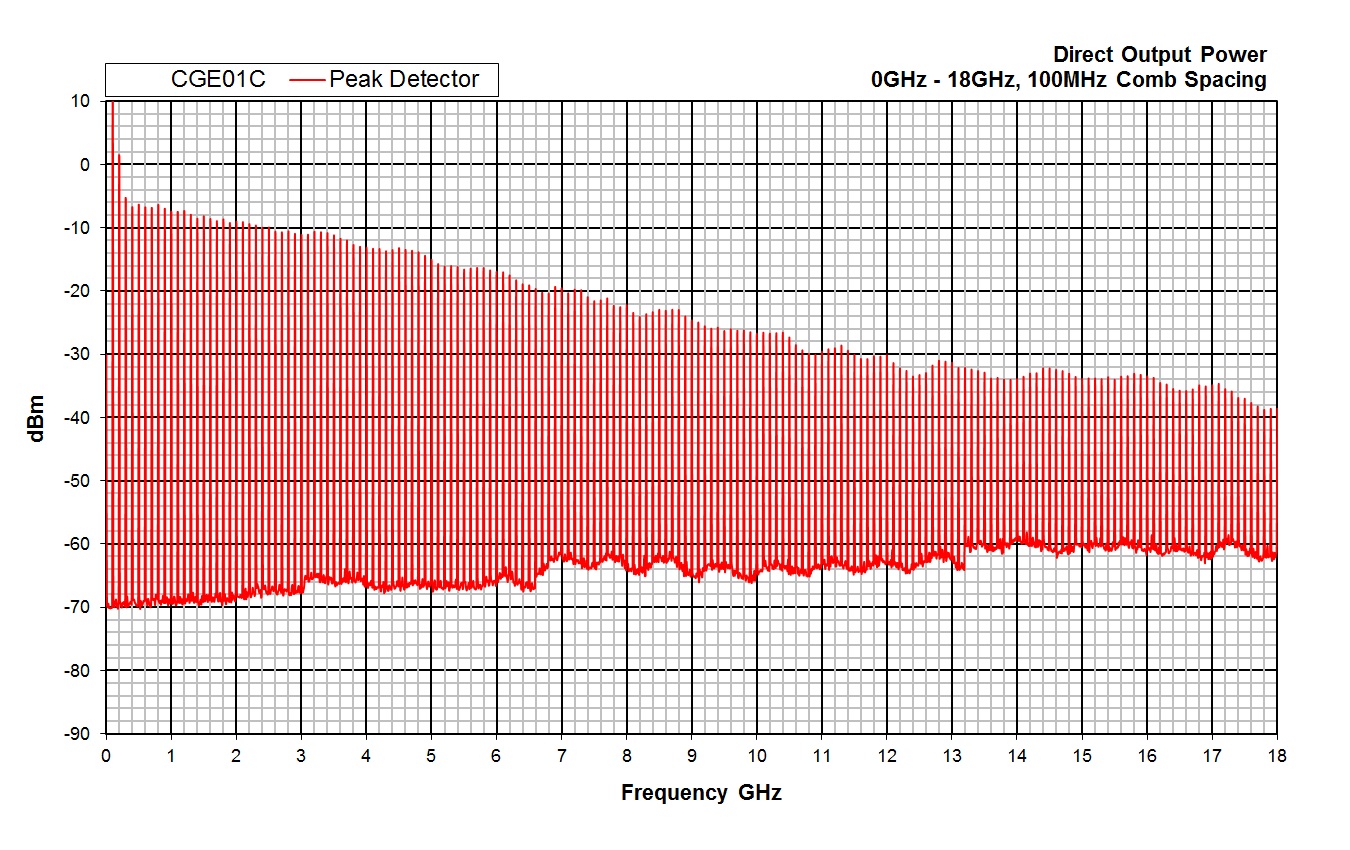

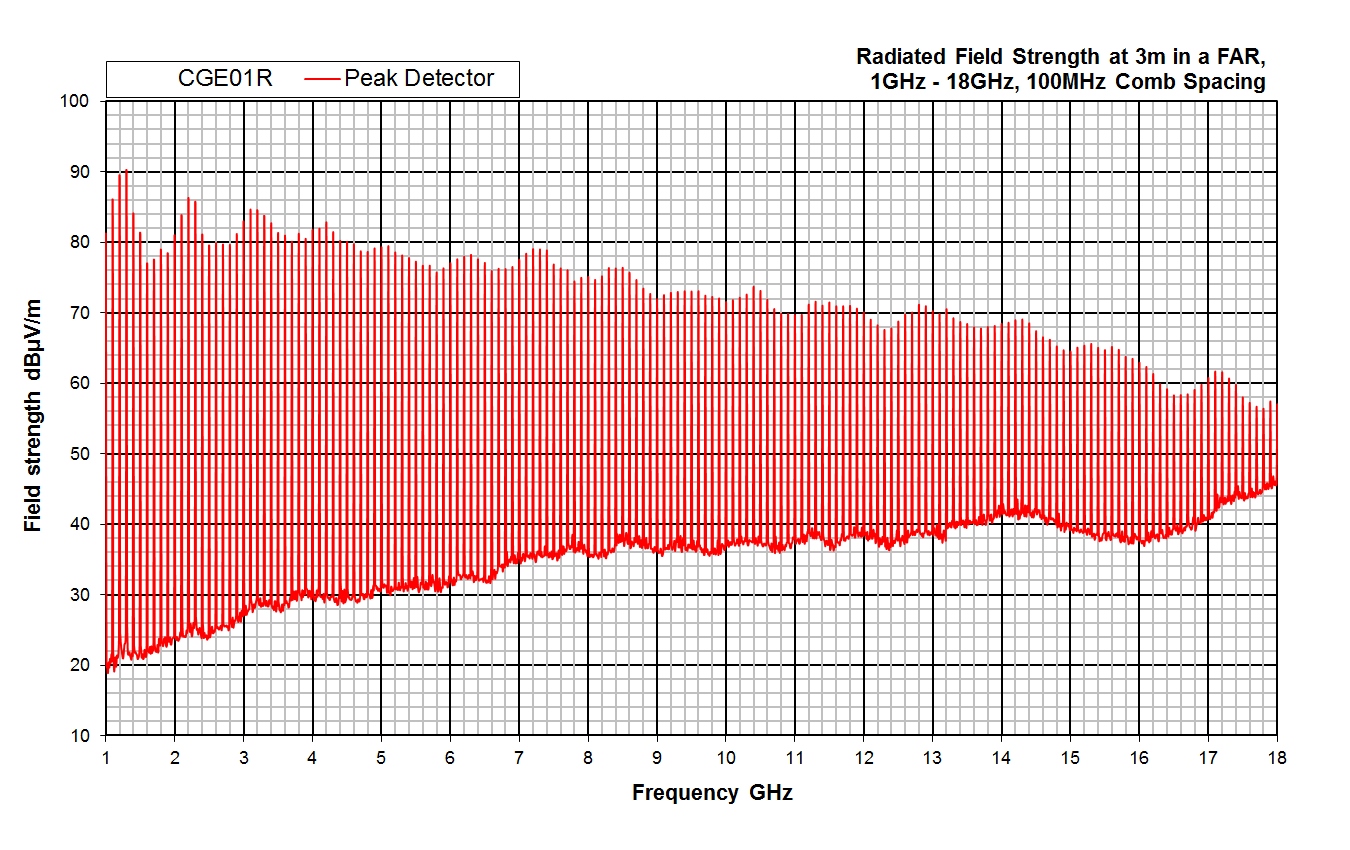

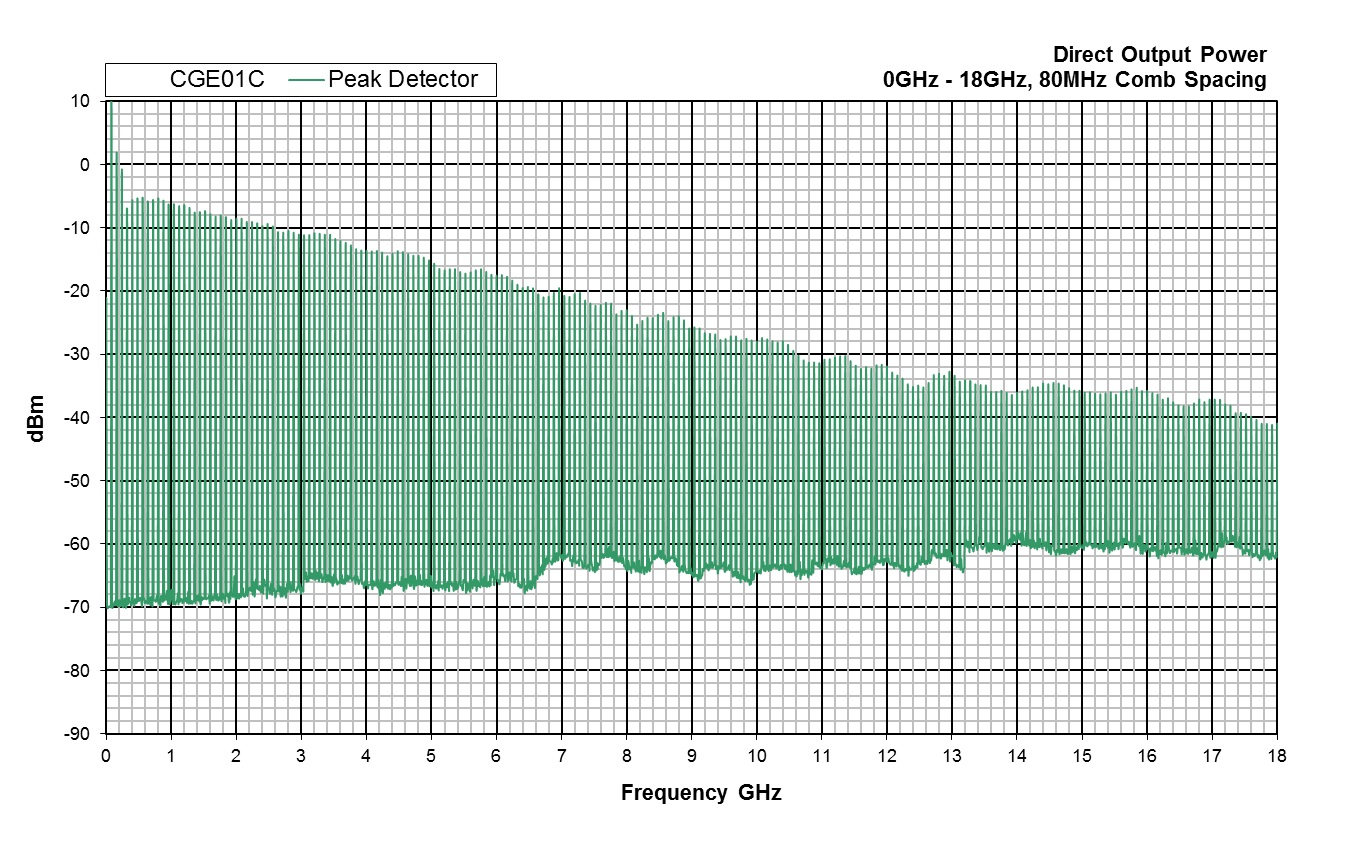

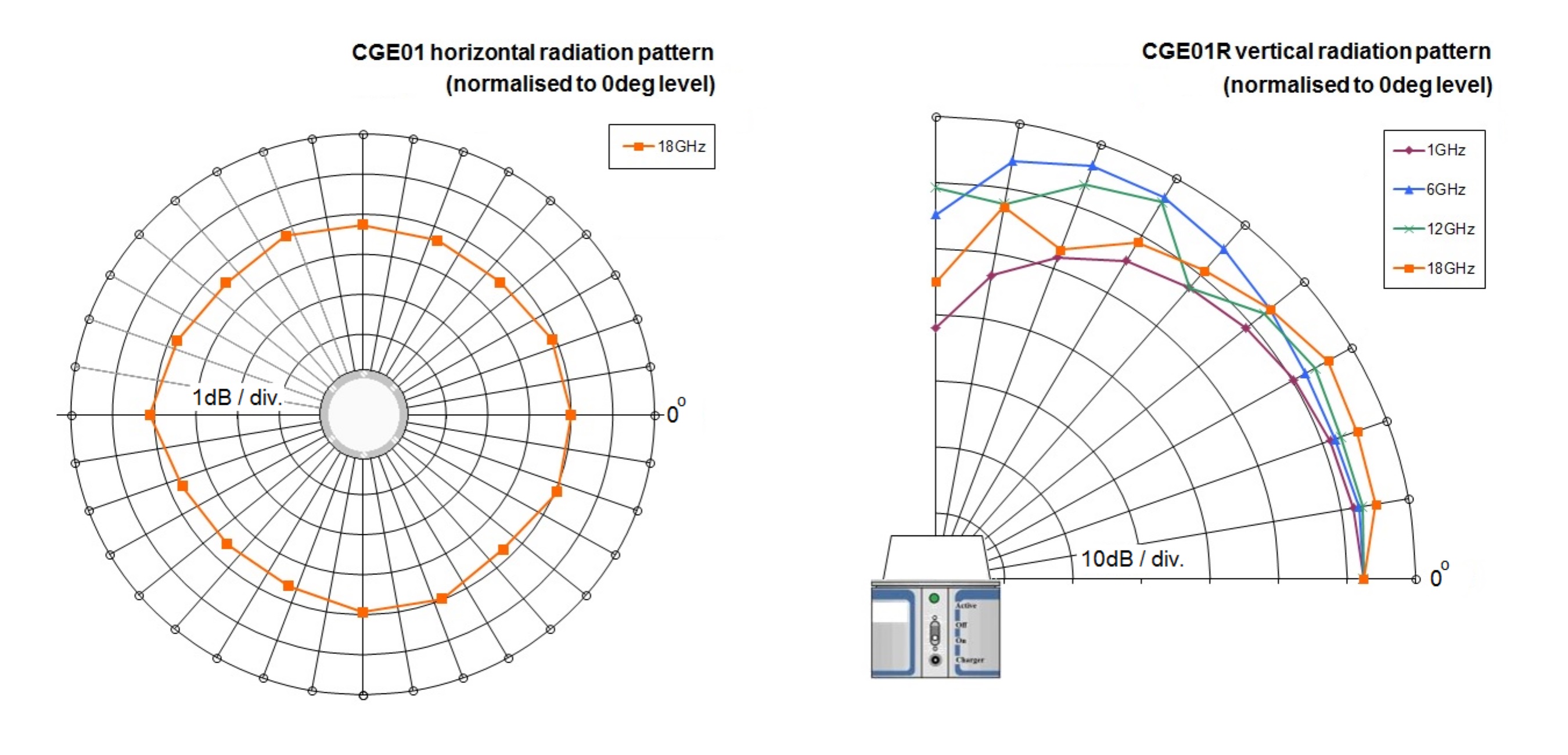

　　典型的输出测量图
