HFG01 谐波和闪烁发生器 HFG01符合IEC/EN6100-2谐波/闪烁

　　HFG01 谐波和闪烁发生器 HFG01符合IECEN6100-2谐波闪烁

　　谐波和闪烁发生器01

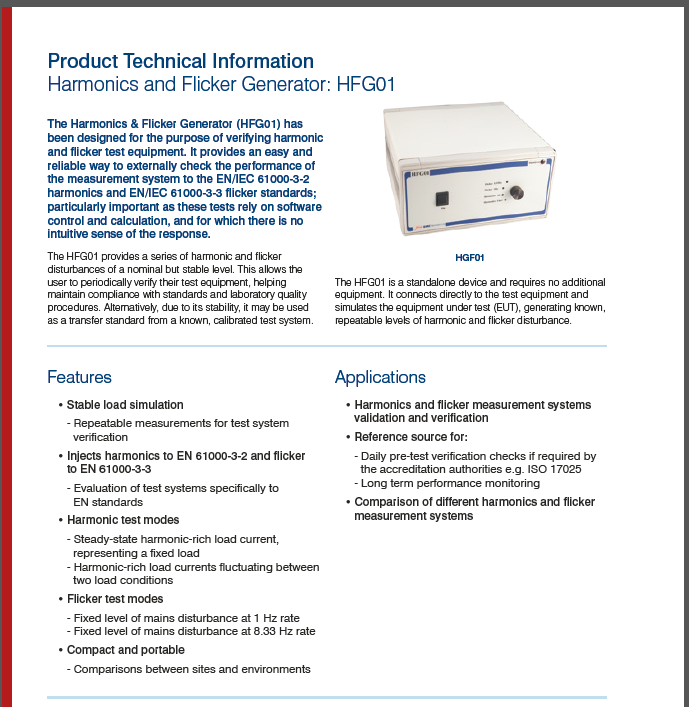

　　的谐波和闪烁发生器（HFG01）已被设计用于验证谐波和闪烁测试设备的目的。

　　HFG01提供了一种简便可靠的方法，可以从外部检查测量系统的性能是否符合IEC EN 6100-2谐波和IEC EN 6100-3闪烁标准；这些测试尤其重要，因为这些测试依赖于软件控制和计算，并且没有直观的响应感。

　　HFG01提供了一系列正常但稳定的谐波和闪烁干扰。这使用户可以定期验证他们的测试设备，从而有助于保持对标准和实验室质量程序的遵守。可替代地，由于其稳定性，它可以用作已知的，经过校准的测试系统的传输标准。

　　HFG01是独立设备，不需要其他设备。它直接连接到测试设备，并模拟被测设备（EUT），生成已知的，可重复的谐波和闪烁干扰电平。

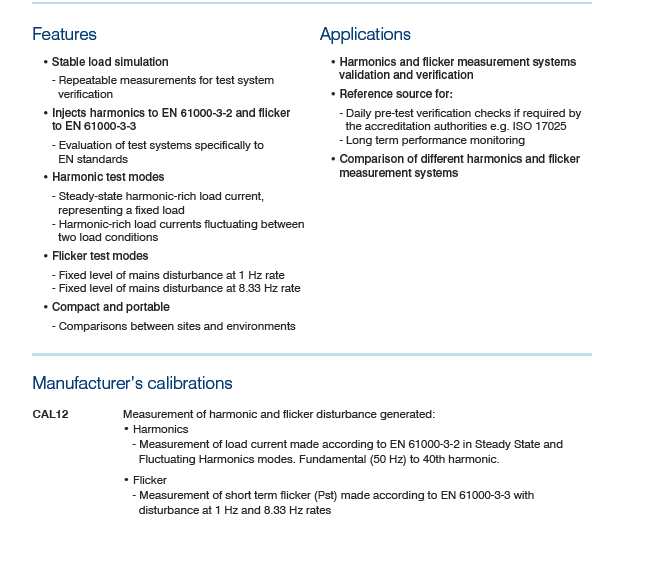

　　主要特征

　　稳定的负载模拟

　　注入谐波到IEC EN 6100-2 和闪烁到IEC EN 6100-3

　　轻巧便携

　　独立电源

　　功能应用特征

　　稳定的负载模拟

　　可重复测量以验证测试系统

　　向IEC EN 6100-2注入谐波并向IEC EN 6100-3注入闪烁

　　专门针对EN标准的测试系统评估

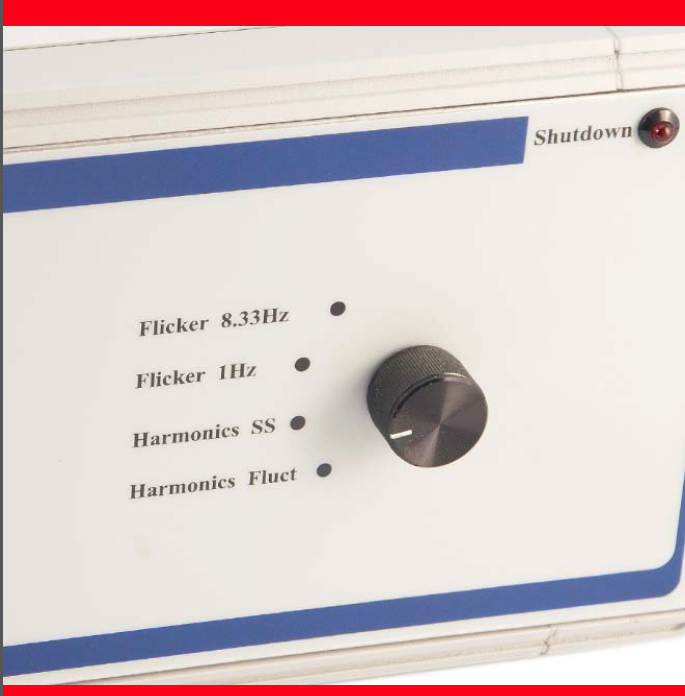

　　谐波测试模式

　　稳态高谐波负载电流，代表固定负载

　　富谐波负载电流在两个负载条件之间波动

　　闪烁测试模式

　　以1 Hz的频率固定水平的电源干扰

　　固定水平的电源干扰，频率为8.33 Hz

　　轻巧便携

　　站点与环境之间的比较

　　独立电源

　　HFG01的独立电源，避免污染结果

　　应用领域

　　谐波和闪烁测量系统的验证和验证

　　参考来源

　　如果认可机构要求，则进行每日预测试验证检查

　　长期绩效监控

　　比较不同的谐波和闪烁测量系统

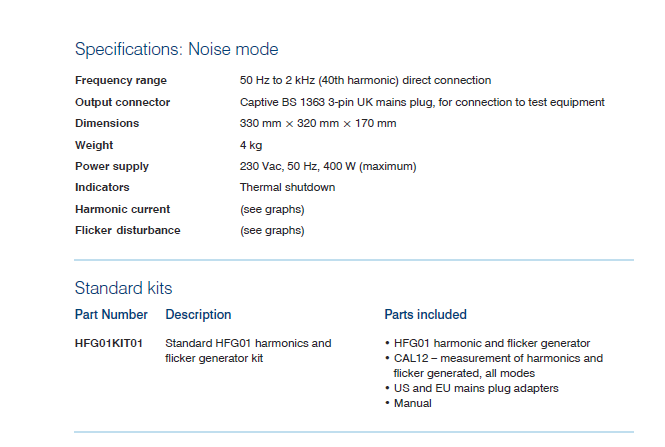

　　技术指标

　　测试电源连接器

　　1.3 m固定引线和CEE 77电源插头，用于连接测试设备

　　尺寸图

　　330毫米×320毫米×170毫米

　　重量

　　6.5公斤

　　电源

　　外部电源，24 Vdc，1A

　　指标

　　热关断

　　谐波电流

　　高达40 次 谐波：50 Hz至2 kHz

　　闪烁干扰

　　1 Hz和8.33 Hz

　　套件标准订购套件

　　HFG01KIT01 –标准HFG01谐波和闪烁发生器套件

　　包含零件

　　HFG01谐波和闪烁发生器

　　CAL12 –测量谐波和闪烁，所有模式

　　外接电源

　　用户手册

　　制造商校准

　　CAL12 –测量产生的谐波和闪烁干扰

　　谐波

　　根据IEC EN 6100-2在稳态和波动谐波模式下测量的负载电流。基本（50 Hz）至40 次谐波。

　　闪烁

　　根据IEC EN 6100-3进行的短期闪烁（Pst）测量，在1 Hz和8.33 Hz速率下具有干扰

　　典型的输出测量图
