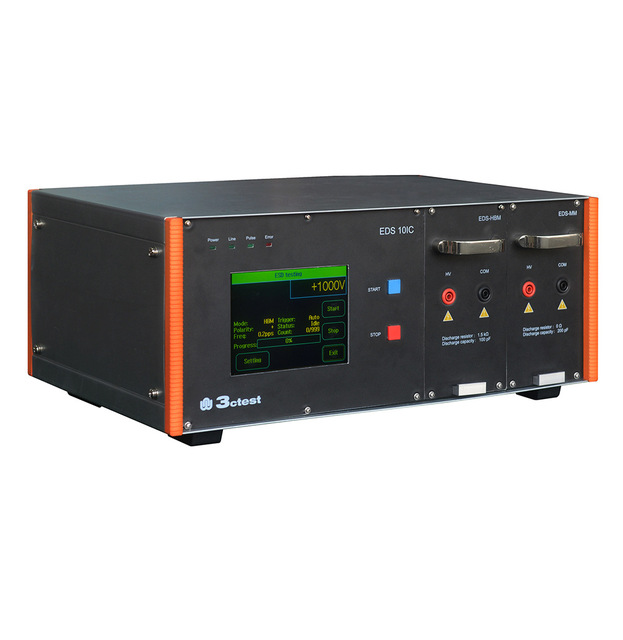

3Ctest/3C测试中国EDS 10IC静电放电发生器(

发布时间: 2024-12-28 18:28 ·来源: 51sole.com
3Ctest/3C测试中国EDS 10IC静电放电发生器(
采购参数
发布企业
深圳市元锋科技有限公司

  • 3Ctest3C测试中国EDS 10IC静电放电发生器(EDS 10IC静电放电发生器针对人体模型(HBM)和机械模型(MM)的静电放电抗扰度试验的特点和要求专门设计，可以对LED、晶体管、IC等半导体器件进行静电抗扰度的测试。符合IEC、ESDA、JEDEC和MIL等相应标准的要求，同时完全满足上述所有标准中严酷等级的静电电压要求。




  • 3Ctest3C测试中国EDS 10IC静电放电发生器(特点：
    >全新三代控制平台 ，触摸屏智能化控制。
    >自动识别阻容模块，并调整大电压。
    >低电压5V，1V步进调节电压
    >可完成单次或自动放电测试，可设置次数、频率等参数。
    • Human Body Model (HBM)
    • Machine Model (MM)
    • ESDA ANSI ESD STM5.
    • JEDEC JESD2 A114E Jan.2007
    • ANSI ESD-STM5.1 2007
    • MIL-STD-883G 28 Feb.2006
    • ANSIJEDEC JS-00
    • JEDEC JESD2 A115C Nov.2010

    • 技术参数

      HBM 短路电流参数

      放电电容

      100pF

      放电电阻

      1500W

      峰值电流Ips

      0.17A+10% @250V

      0.33A+10% @500V

      0.67A+10% @1000V

      1.33A+10% @2000V

      2.67A+10% @4000V

      上升时间

      2～10ns

      脉冲宽度

      150 + 20ns

      振铃幅度

      <15%峰值电流

      HBM 500欧电阻电流参数

      峰值电流Ipr

      375～550mA @ 1000V

      1.5～2.2A  @ 4000V

      IprIps

      ≥ 63%

      上升时间

      5～25ns

      MM短路电流参数

      放电电容

      200pF

      放电电阻

      0W

      峰值电流Ip1

      0.44A+20% @25V

      0.88A+20% @50V

      1.75A+10% @100V

      3.5A+10%  @200V

      7.0A+10%  @400V

      Ip2Ip1

      67%～90%

      周期

      66～90ns

      MM 500欧电阻电流参数

      峰值电流Ipr

      0.85～1.2A @ 400V

      100ns电流值 I100

      0.23～0.40A @ 400V

      I200I100

      30%～55%

      通用参数

      输出电压

      HBM 5～8000V  5%±5V

      MM  5～1000V  5%±5V

      极性

      正、负或正负交替

      时间间隔

      0.s可调

      触发次数

      1～999次

      触发方式

      自动，单次，外触发

      输入电源

      AC100～240V +-10%  5060Hz

      工作温度

      15℃～35℃

      储藏温度

      -10℃～50℃

      工作湿度

      25～75%RH

      尺寸

      450x190x320mm(长x高x深)

      重量

      约10kg
