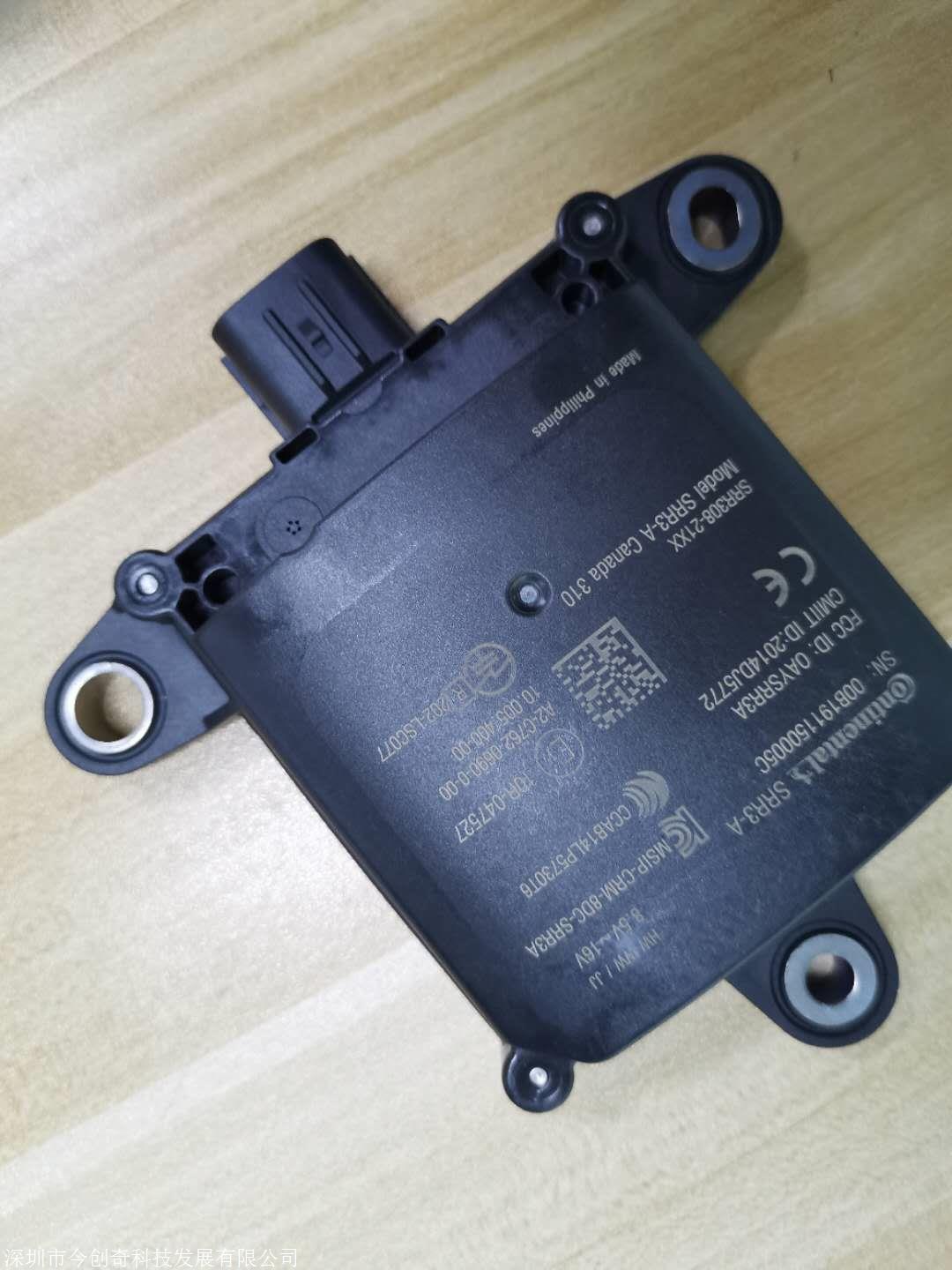

SRR30 大陆毫米波雷达 短距雷达
- 价格
- ￥44.00
- 起订量
- 1件起批
- 发布企业
- 深圳市云创传感科技有限公司
- 品牌
- 今创奇科技
- 类型
- 后视镜倒车雷达
- 厂家
- SRR30
| 品牌 |
今创奇科技 |
产品型号 |
SRR30 |
| 材质 |
SRR30 |
类型 |
后视镜倒车雷达 |
| 提醒类型 |
蜂鸣器 |
加工定制 |
是 |
| 适用车型 |
SRR30 |
屏幕尺寸 |
SRR30 |
| 功率 |
SRR30W |
报警提示 |
SRR30 |
| 工作温度 |
SRR30℃ |
厂家 |
SRR30 |
安全、可靠、鲁棒、轻量化设计
SSR308是德国大陆电子的一款30X系列24GHz短距宽角，主要用于汽车盲区探测（BSD）、并线辅助（LCA）等场景近距离、低速度、大角度范围内的相对运动目标的非接触探测和防撞预警。其水平视场角在超过中等距离时高达±75°（±90°）。
典型应用领域：
?车辆盲区监控系统BSD的应用；
?大型机械(挖掘机、建筑机械，叉车，起重机，收割机组合......)作业区监控；
?自动驾驶车辆(AGVs)碰撞检测；
?矿区、机场等其他非车辆应用场景的动目标监控；
图-2 SSR308应用举例：车辆盲区监测BSD和并线辅助LCA
图-3 SSR308应用举例：大型机械防撞预警和作业区监控
图-4 SSR308应用举例：矿区等重要工业场所全天候监测预警
图-5 SSR308应用举例：航空港等大型移动作业平台的防撞预警
优点:
?快速安全：SSR308很好地处理了测量性能与高安全性之间的矛盾，可实时检测目标的距离并根据相对速度判断是否存在碰撞风险
?可靠：具有自动故障检测功能，可识别传感器问题，并自动输出故障码
?鲁棒、轻量化设计：通过使用相对简单的雷达测量技术，以及在汽车行业的深度研发和批量生产基础， 可以保证产品鲁棒和轻量化性能
?环境适应性：相对于摄像头和激光雷达，毫米波雷达可以适应雨雾霾雪天气，几乎可以全天候运行
?水平视场角大：SSR308雷达的测量水平视场角可以高达150°，探测水平视场角可以高达180°
SSR 308 系列产品参数
| 测量性能
|
|
到自然目标（非反射目标）
|
|
测量范围
|
|
0.3 ...95m@6dBm2 (80m@3dBm2) <2 m时测量距离不准确
|
|
距离分辨率
|
|
点目标为1.0 m ; 目标分辨力= 2倍的分辨率
|
|
测距精度
|
对于单个目标
|
±0.2 m 距离 >2 m / ±0.5 m 距离 <2 m
|
|
方位角
|
(视场角 FoV)
|
-75°…+75° (测量) -75°...+75° 到 -90°…+90° (检测)
|
|
俯仰角
|
(视场角 FoV)
|
12°@ -6 dB / 16°@-10 dB / 23°@ -20 dB
|
|
角度分辨率
|
选择性/分辨
|
14° (14°@0° 方位角) - 仅不同的角度扫描 – 振幅差6 dB, 否则小目标会被抑制
|
|
角度精度测量
|
对于单个目标
|
-2°…+2°@±30°(视场角), -4°…+4°@±60°, -5°…+5°@±75°
|
|
速度测量范围
|
|
-300 km/h...+300 km/h (- 远离的目标.+ 靠近的目标)
|
|
速度测量分辨率
|
|
点目标为1.2 km/h ; 目标分辨力= 2倍分辨率
|
|
速度测量精度
|
|
±0.2 km/h 对于单个目标
|
|
目标分离（点目标）
|
可能符合
|
速度差 >2.4 km/h / 距离差 > 2.0 m
|
|
数据更新速率/传输周期
|
|
40 ms
|
|
平面天线波束- 处理
|
接收器/发射器
|
4 Rx / 2 Tx 列 - 8束数字波束形成
|
|
运行条件
|
|
|
|
雷达工作频段
|
|
24.05—24.25 GHz (ISM 频段)
|
|
传输容量 (EIRP)
|
雷达发射功率
|
大约18.5 mW = <12.7 dBm 平均值/ <20 dBm 峰值
|
|
电压
|
典型12 V DC
|
+9.0 V...16 V DC 正常运行 >+16 V DC 传感器功能停用 >+32 V DC 启动过压保护（硬件）
|
|
功耗
|
12.0 V DC 13.8 V DC
|
大约3.9W/325mA正常运行-7.5A浪涌电流大约3.9W/280mA正常运行–8.5A浪涌电流
|
|
过压保护
|
|
-40 V…+40 V DC
|
|
运行温度/存储温度
|
|
-40°C...+85°C / -40°C...+95°C
|
|
震动
|
机械
|
50 g – 内部没有机械驱动部件
|
|
振动
|
机械
|
5 – 2000Hz 有效加速度为27.78 m/s2
|
|
防护等级
|
|
IP 6K9K (高压清洁)，粉尘， 冰水冲击测试，耐盐雾，混合气体EN 6006-60
|
|
显示和连接
| ||
|
监测功能
|
|
自我监测（故障安全设计）
|
|
显示
|
|
无
|
|
接口
|
|
1 x CAN 高速 500 kbit/s
|
|
壳体
| ||
|
尺寸 / 重量
|
W * H * D (mm) / (质量)
|
127.2 * 129.6 * 26.5mm / 172g
|
|
材料
|
前盖 / 后盖
|
PBT 30GF 黑色 (Ultradur) / AlMg3 W19
|
|
其他
| ||
|
测量原理（多普勒原理）在一个测量周期内具有非常快的PCM基础
|
独立测量距离和速度
| |
|
SRR 30版本
|
工业级传感器
|
CAN协议进行自由通信
|
|
|
|
版本-21允许设置多8个ID和多8个防碰撞区域，并且可以连续改变传感器的灵敏度
|
