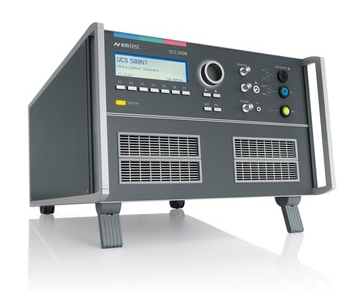

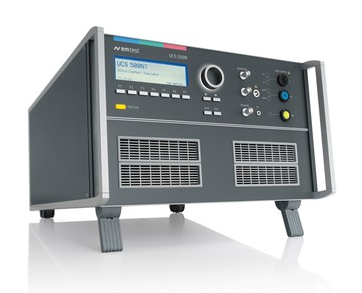

UCS 500N7 电快速瞬变脉冲群 超小型抗干扰信号模拟器

　　UCS 500N7 电快速瞬变脉冲群 超小型抗干扰信号模拟器

　　UCS 500N7 电快速瞬变脉冲群 超小型抗干扰信号模拟器

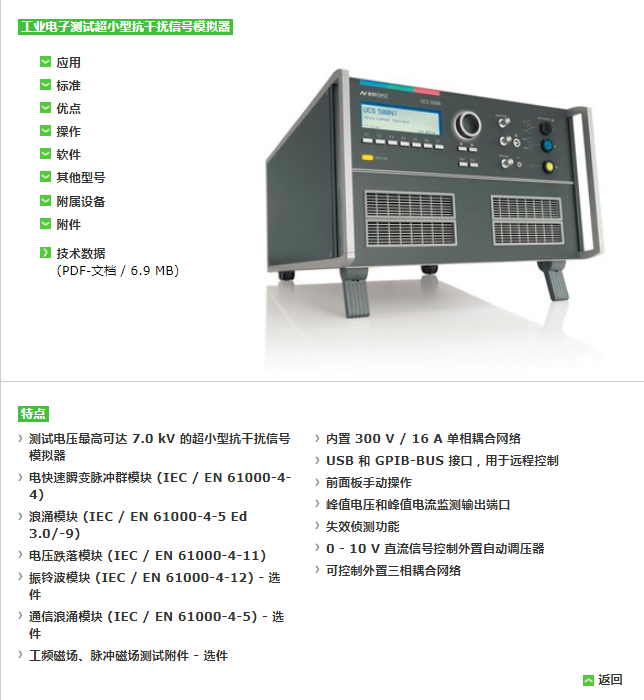

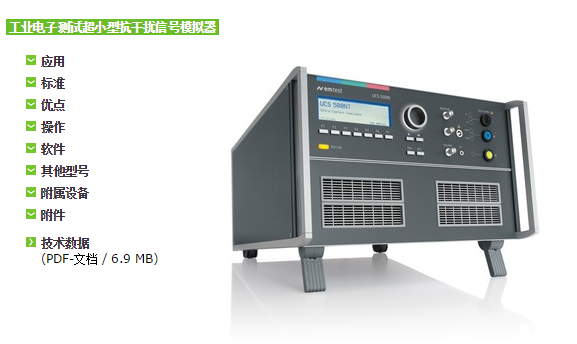

　　工业电子测试超小型抗干扰信号模拟器

　　应用

　　标准

　　优点

　　操作

　　软件

　　其他型号

　　附属设备

　　附件

　　技术数据

　　(PDF-文档 6.9 MB)

特点

　　测试电压高可达 7.0 kV 的超小型抗干扰信号 模拟器

　　电快速瞬变脉冲群模块 (IEC EN 6100-4)

　　浪涌模块 (IEC EN 6100-5 Ed 3.)

　　电压跌落模块 (IEC EN 6100-11)

　　振铃波模块 (IEC EN 6100-12) - 选件

　　通信浪涌模块 (IEC EN 6100-5) - 选件

　　工频磁场、脉冲磁场测试附件 - 选件

　　内置 300 V 16 A 单相耦合网络

　　USB 和 GPIB-BUS 接口，用于远程控制

　　前面板手动操作

　　峰值电压和峰值电流监测输出端口

　　失效侦测功能

　　0 - 10 V 直流信号控制外置自动调压器

　　可控制外置三相耦合网络

　　应用:

　　UCS 500N7 - 的超小型组合式抗干扰测试设备，完全符合 IEC 6100-x 及 ANSI IEEE C62.41 标准UCS 500N7 超小型模拟器是一台多功能测试设备，能够满足国际标准(基础标准与通用标准)和产品系列标准对瞬变，脉冲，浪涌和电压跌落测试的各种要求，测试电压高可达 7.0 kV。

　　针对浪涌测试，除了满足 IEC 6100-5 的要求之外，它还能满足 ANSI IEEE C62.41 标准对于浪涌和振铃波的测试要求。UCS 500N7 还是为经济的全兼容抗扰度测试方案，满足欧盟 CE 认证对抗扰度测试的全部要求。内置的耦合 去耦网络适用于单相设备测试，通过自动控制的外置耦合网络(高可达 100 A)还可进行三相被试设备测试。

　　EM TEST 为您提供多种测试所需附件，用来满足例如磁场测试等各种应用需求。

　　标准:

　　ANSIIEEE C62.41

　　ECE-R10

　　EN 6100-11

　　EN 6100-12

　　EN 6100-29

　　EN 6100-4

　　EN 6100-5

　　EN 6100-8

　　EN 6100-9

　　EN 6100-1

　　EN 6100-2

　　EN 61543

　　IEC 6025-5

　　IEC 6100-11

　　IEC 6100-12

　　IEC 6100-29

　　IEC 6100-4

　　IEC 6100-5

　　IEC 6100-8

　　IEC 6100-9

　　IEC 6100

　　IEC 6100

　　IEC 61326

　　IEC 6185

　　IEEE 1547

　　ITU-T K.20

　　ITU-T K.21

　　ITU-T K.45

　　UL 1741

　　UL 244

　　UL 943

　　优点:

　　一台测试设备满足您关于抗干扰测试的全部需求，测试电压高可达 7.0 KVUCS 500N7 能够进行全兼容抗干扰测试，其能够达到的测试等级远远超过一般测试要求。浪涌测试电压可达 7.0 kV，满足 IEC 6100-5 和 ANSI IEEE C62.41 标准要求。通过选配内置振铃波模块(选件)，UCS 500N7 还可以进行符合 ANSI IEEE C62.41 和 IEC 6100-12 标准的电源线振铃波测试。

　　UCS 500N7 可直接在前面板手动操作，或通过内置 USB 或 GPIB 接口实现远程控制。失效侦测功能使得用户可以基于被试设备状态来控制正在进行的测试序列。监测输出端口(BNC)帮助用户方便地测量和校验信号。

　　此外，UCS 500N7 还具备例如自锁和指示灯这样的安全保障功能。

　　预编程的标准测试程序使用非常方便。通过 UCS 500N7 的快速启动测试程序，用户可以在测试过程中在线调整测试参数，从而对单个被试设备的敏感度阈值作出评估，这一特点适合于产品研发测试。

　　操作:

　　易于操作

　　通过前面板菜单和功能键，用户可以快速、准确地编辑测试程序。控制光标用于对已编定测试程序的所有测试参数进行快速控制，使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。

　　软件:

　　控制及报告生成软件 是非常人性化的控制软件，它使用方便、用户界面结构清晰、灵活性强，各项操作功能以及 EM TEST 标准库使用户可以轻松完成自定义测试程序。它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。其强大的报告功能可以帮助用户生成满足国际要求的测试报告。

　　支持 Windows 7、Windows 8 (64 Bit) 和 Windows 10 操作系统。远程控制通过 USB 或 GPIB 接口来完成。 支持 NI 公司的多种 GPIB 卡。

　　其他型号:

　　UCS 500N 系列 - 测试电压高可达 7 kV 的超小型抗干 扰信号模拟器UCS 500N 系列超小型抗干扰信号模拟器用于电快速瞬变 脉冲群、浪涌和电压跌落测试，包含两种测试等级的模拟器，高测试电压分别可达 5.5 kV 和 7 kV。

　　附属设备:

　　CNI 503 - 用于脉冲群和浪涌测试的三相耦合 去耦网络EM TEST 提供一系列针对脉冲群和浪涌测试的全自动三

　　相耦合 去耦网络，以拓展针对三相被试设备的测试能

　　力。网络的标称电流可达 100 A。

　　variac NX--1 用于电压变化测试的自动调压器variac NX--16 自动调压器作为抽头变压器的替代测试方案，

　　能够按照 IEC 6100-11 标准的要求，进行电压暂

　　降，短时中断和电压变化测试。此外，还可用于进行自

　　动磁场测试。

　　V 4780 - 固定抽头变压器，用于电压暂降和短时中断测试V 4780 固定抽头变压器可以按照 IEC 6100-11 Ed.2:2004 标准的要求为电压暂降和短时中断测试提供所需电压。

　　V 4780S2 - 抽头变压器，用于电压暂降和短时中断测试V 4780S2 抽头自动变压器可以按照 IEC 6100-11 Ed.2:2004 标准的要求为电压暂降和短时中断测试提供所需电压。与手动操作的 V 4780 相，V 4780S2 可以根据所选的电压等级自动切换抽头。

　　CNV 504N508N - 用于浪涌测试的信号 数据线耦合 去耦网络CNV 504N 508N 耦合 去耦网络能够将浪涌脉冲耦合到

　　I O 线，信号 数据线和通信线上，满足 IEC 6100-5 Ed 3.0

　　标准要求。

　　附件:

　　MS 100N - 磁场线圈，用于工频磁场和脉冲磁场测试MS 100N 是一个 1 m * 1 m 的磁场线圈，符合 IEC EN

　　6100-8 和 IEC EN 6100-9 标准的要求。该线圈可

　　以轻松移动，能够调节高度，并可进行 360 度旋转。

　　当需要产生低等级的工频磁场强度时，可配合使用电流互

　　感器 MC 2630。针对 100 A m 以上的高等级场强测试，

　　则需要配合使用 MC 26100 电流互感器。

　　CCI - 电容耦合钳CCI 电容耦合钳完全满足 IEC 6100-4 标准要求。

　　ITP - 抗扰度测试探头组件ITP 是产品研发诊断测试工具。它包含多种近场探头，能够定位某一系统中或印刷电路板上的薄弱点。脉冲群模拟器则用于产生干扰信号。

　　CA EFT kit - 电快速瞬变 脉冲群校验组件按照 IEC 6100-4 Ed.2 标准的要求，脉冲群发生器的特

　　性需由 50 ohm 和 1,000 ohm 两种不同的负载进行验证。

　　EM TEST 为用户提供包含这两种负载电阻和一个适配器在

　　内的校准组件，用来对被 试设备输出端口进行校验。

　　CCI PVKIT 1 - 电容耦合钳校验组件2012 年发布的 IEC EN 6100-4 标准 Ed 3.0 建议通过 50 ohm 同轴负载对电容耦合钳进行校准。

　　将电容耦合钳 HFK 连接到电快速 瞬变脉冲群模拟器的 50 ohm 输出端口，并将 CCIHFK 上的绝缘板连接到 50 ohm 同轴负载电阻，即可对电容耦合钳的电快速瞬变 脉冲群波形进行验证。
