VDS200Q 电池供电模拟器和直流电压源 VDS200Q100
- 价格
- ￥9898.98万
- 起订量
- 1台起批
- 发布企业
- 深圳市元锋科技有限公司
- 品牌
- 元锋科技/emtest
- 型号
- UCS 200N-series超小型汽车瞬变模拟器 瞬态发生器UCS200N/100
- 重量
- ACC 符合 ISO 763:2007 标准要求，用于将脉冲耦合到除供电线路之外的所有信号线上kg
- 产地
- 瑞士
- 厂家
- emtest
| 品牌 |
元锋科技/emtest |
型号 |
UCS 200N-series超小型汽车瞬变模拟器 瞬态发生器UCS200N/100 |
| 频率分辨率 |
内置电快速瞬变 / 脉冲群发生模块 |
频率稳定度 |
内置微脉冲发生模块，符合 ISO 763/3 |
| 内阻 |
内置 80 V 耦合网络，最大电流可达 200 AΩ |
测试时间 |
内置电池开关s |
| 脉冲宽度 |
具有过流保护功能 |
上升时间 |
具有紧急停止功能s |
| 通讯接口 |
USB 和 GPIB-Bus 接口 |
外形尺寸 |
内置耦合网络还可以由 LD 200N 系列，VDS 200N 系列和 PFS 200N 系列mm |
| 重量 |
ACC 符合 ISO 763:2007 标准要求，用于将脉冲耦合到除供电线路之外的所有信号线上kg |
产地 |
瑞士 |
| 厂家 |
emtest |
符合标准 |
ISO1675/3 |
| 符合EMC测试标准 |
EMC763/3和EMC1675/3 |

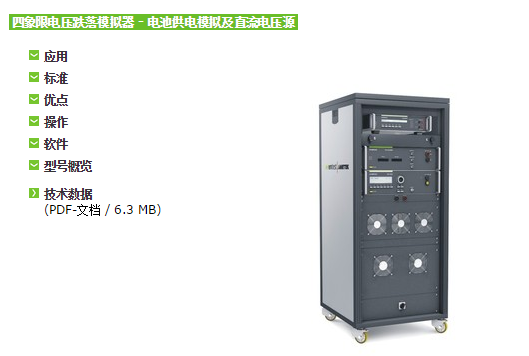

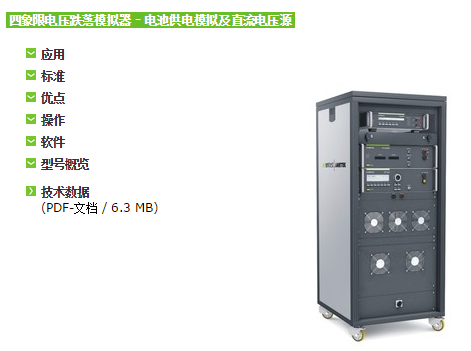

VDS200Q 四象限电池供电模拟器和直流电压源
特点
高测试电压可达 60 V
双极性放大器模块
四象限操作
低输出阻抗
强大的直流电压源
符合 ISO 763 ISO 1675 标准脉冲 4 和脉冲 2b 测试要求
输入接口可连接外置信号发生器以产生复杂波形
测试软件支持 Windows 7 操作系统
USB 和 GPIB 接口
应用:
VDS 200Q - 四象限电池供电模拟器和直流电压源VDS 200Q 系列用于模拟符合国际标准和众多汽车厂家标准要求的多种电池供电波形，其中的汽车厂家标准，因其对测试要求的复杂性，而成为 VDS 200Q 系列所覆盖的重要部分。
此外，VDS 200Q 系列还可作为强大的直流电压源，在汽车瞬变脉冲测试中为被试设备供电。VDS 200Q 系列满足 42 V、24 V 和 12 V 全部三种供电电压类型。根据型号和测试应用的不同，其测试电流高可达 100 A。
标准
Audi (Reference vehicles)
BMW - (Airbag ECU)
BMW 600 13.0 (Part 1)
BMW 600 13.0 (Part 2)
BMW GS 95002 (2010)
BMW GS 9500
BMW GS 9502-1
ISO 21848:2005
ISO 14982
ISO 1675
ISO 763:2004
ISO 763:2011
LV 124
LV 148
MBN LV 12
SAE J111
SAE J111 (rev.2000)
SAE J111 (rev.2007)
VW 80000
优点:
模拟电池供电波形的测试方案VDS 200Q 的设计符合众多国际 国家标准以及汽车厂家标准。其集成直流放大器的频率范围高可达 150 (180) kHz，能够产生电压跌落、短时中断和多种电压变化，模拟可在线束上测得的各种电压变化现象。
VDS 200Q 系列电池模拟器配置了四象限双极性放大器，能够吸收从被测设备返回的等同于标称电流的能量。
VDS 200Q 具有快速启动功能，在测试过程中，可调整测试参数，从而对被测设备的敏感度水平做出评估。VDS 200N 预置了 ISO 763 标准要求的脉冲 4 和脉冲 2b ，以及众多汽车厂家特别要求测试的波形。通过外置信号发生器 （例如 AutoWave）， VDS 200Q 能够产生出复杂的变化波形。
返回操作易于操作通过前面板菜单和功能键，用户可以快速、准确地编辑测试程序。控制光标用于对已编定测试程序的所有测试参数进行快速控制，使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。
软件:
控制及报告生成软件 更多信息 是非常人性化的控制软件，它使用方便、用户界面结构清晰、灵活性强，各项操作功能以及 EM TEST 标准信息库使用户可以轻松完成自定义测试程序。它能够自动识别所连接的 EM TEST测试设备并进行自动配置。 符合国际国家标准和大部分汽车厂家标准的要求，并始终根据标准变化的情况对相关信息进行更新。其强大的报告功能可以帮助用户生成满足国际要求的测试报告。
支持 Windows 2000、Windows XP、Windows Vista 和 Windows 7 操作系统。远程控制则通过 USB 或 GPIB 接口来完成。 支持美国 NI 公司各种类型的 GPIB 卡。
型号概览:
VDS 200Q 系列型号VDS 200Q10 - 60V10A
VDS 200Q25 - 60V25A
VDS 200Q50 - 60V50A
VDS 200Q100 - 60V100A
