RCB200N1 符合FORD-FMC127EMC-CS-2009.1标准测试盒
- 价格
- ￥989.89万
- 起订量
- 1台起批
- 发布企业
- 深圳市元锋科技有限公司
- 品牌
- 元锋科技/emtest
- 型号
- UCS 200N-series超小型汽车瞬变模拟器 瞬态发生器UCS200N/100
- 重量
- ACC 符合 ISO 763:2007 标准要求，用于将脉冲耦合到除供电线路之外的所有信号线上kg
- 产地
- 瑞士
- 厂家
- emtest
| 品牌 |
元锋科技/emtest |
型号 |
UCS 200N-series超小型汽车瞬变模拟器 瞬态发生器UCS200N/100 |
| 频率分辨率 |
内置电快速瞬变 / 脉冲群发生模块 |
频率稳定度 |
内置微脉冲发生模块，符合 ISO 763/3 |
| 内阻 |
内置 80 V 耦合网络，最大电流可达 200 AΩ |
测试时间 |
内置电池开关s |
| 脉冲宽度 |
具有过流保护功能 |
上升时间 |
具有紧急停止功能s |
| 通讯接口 |
USB 和 GPIB-Bus 接口 |
外形尺寸 |
内置耦合网络还可以由 LD 200N 系列，VDS 200N 系列和 PFS 200N 系列mm |
| 重量 |
ACC 符合 ISO 763:2007 标准要求，用于将脉冲耦合到除供电线路之外的所有信号线上kg |
产地 |
瑞士 |
| 厂家 |
emtest |
符合标准 |
ISO1675/3 |
| 符合EMC测试标准 |
EMC763/3和EMC1675/3 |

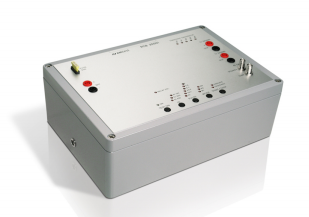

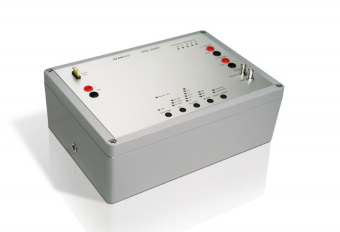

RCB200N1 符合FORD-FMC127EMC-CS-2009.1标准测试盒

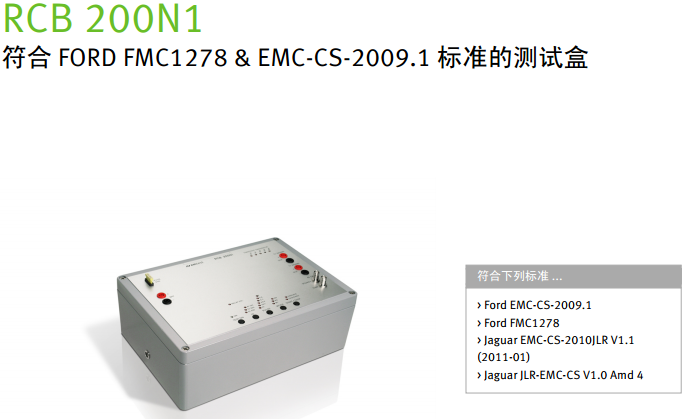

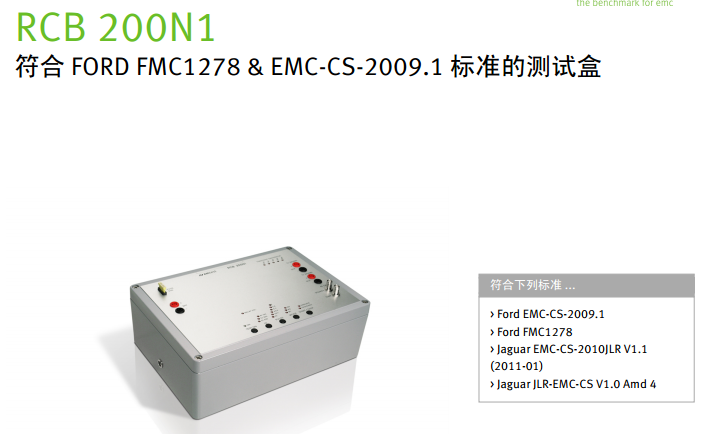

符合 FORD FMC1278 & EMC-CS-2009.1 标准的测试盒
应用
标准
优点
RCB 200N1 的设计
技术数据
(PDF-文档 6.7 MB)
特点
符合 EMC1278,EMC-CS-2009.1 标准要求
可进行 CI 220: A1, A, A, C-1 和 C-2 测试
可进行 CI 260: F 测试
配合耦合测试夹具，可进行 RI 130: A, A 测试
固定的重复时间和伪随机定时
通过微控制器自动控制测试模式和开关设置
简单方便的手动操作
按照 FORD 标准要求控制继电器的 EOL 状态
内部 外部触发模式
应用:
RCB 200N1 - 产生继电器开关瞬变按照 EMC1278 FORD EMC-CS-2009.1 标准，有一部分测试波形是无法通过类似于符合 ISO 7637 标准的瞬变模拟器来产生的，这些波形需要基于一个包括 Potter & Brumfield 12 V AC 继电器和特别设计的元器件（例如电感、电容、电阻和开关）在内的电路来产生，目标在于模拟"真实的瞬变"。
EM TEST 的 RCB 200N1 瞬变发生器符合 FORD EMC-CS-2009.1 标准的相关要求。RCB 200N1 将该标准 Figure F-1 列出的元器件集成在一个金属箱内，从而可以产生 CI 220 A1, A, A, C-1 和 C-2, CI 260 F 和 RI 130 A 以及 A 这些波形。针对 RI 130 波形测试，RCB 200N1 提供 BNC 型同轴输出端口，用于连接专门的测试夹具。
标准:
Ford EMC-CS-2009.1
Ford FMC1278
Jaguar EMC-CS-2010JLR V1.1 (201)
Jaguar JLR-EMC-CS V1.0 Amd 4
优点:
由微处理器控制的 RCB 200N1，操作非常简便
虽然 RCB 200N1 可进行 8 种波形测试，并带有三种测试模式，但它的操作却非常简单。微控制器可以按照所选的测试项(CI 220, CI 260 和 RI 130)、波形(CI 220: A1, A, A, C-1 和 C-2, CI 260: F 或 RI 130: A 和 A)和模式 (M1, M2 和 M3) 来设置测试应用。LED 灯将按标准要求显示所选波形、测试模式、以及继电器的状态 (SW0 - SW4)。
针对于波形测试的应用，测试模式 M2 和 M3 是基于伪随机定时序列来定义的。这是由内置的微控制器自动完成的。测试可以按照序列运行，或无限运行。
Potter&Brumfield 继电器在使用超过约 100 小时后性能会发生退化，需要进行更换。内置的计数器会在后台计算继电器使用的时间。EOL LED 灯将会显示当前的 EOL 状态。
为满足 RI 130 测试项的要求，RCB 200N1 的所有器件集成在一个金属箱内，但更换继电器仍然非常简单。
RCB 200N1 支持连接外置触发源以触发波形；或在无外置触发源时，也可由内部自动触发。
RCB 200N1 的设计RCB 200N1 - 严格按照 EMC1278 EMC-CS-2009.1 标准设计
FORD 标准对于一台符合要求的瞬变发生器的电路和元器件的使用均有严格的要求。EM TEST 的 RCB 200N1 也是严格遵守这些要求进行设计的。
