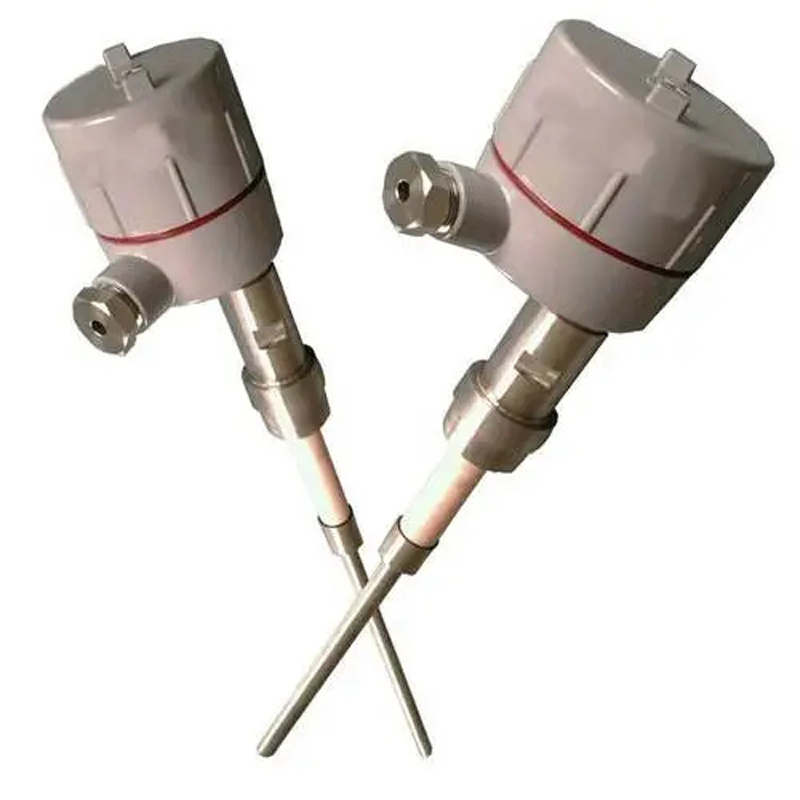

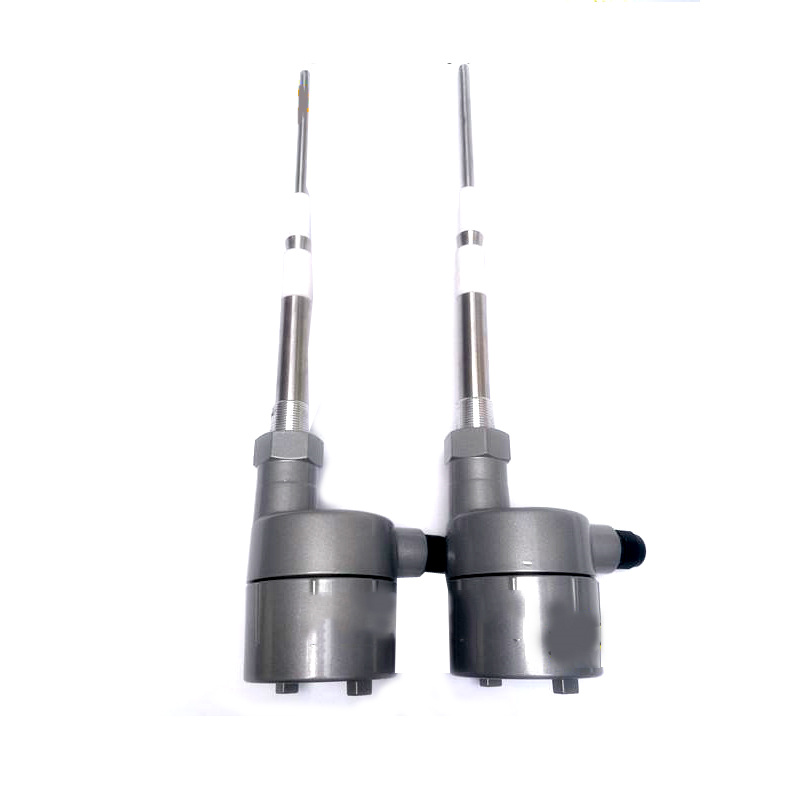

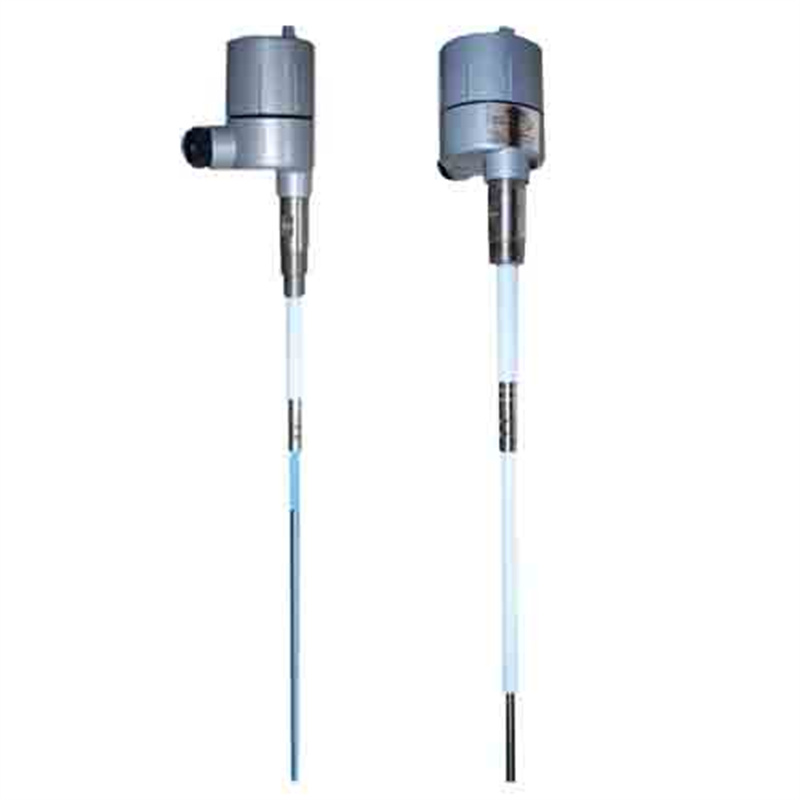

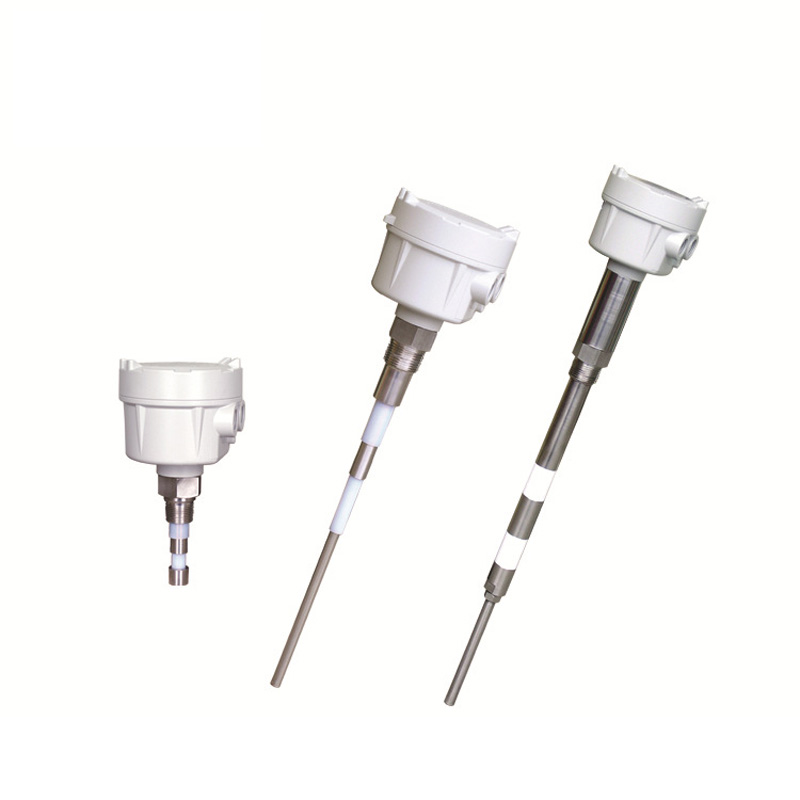

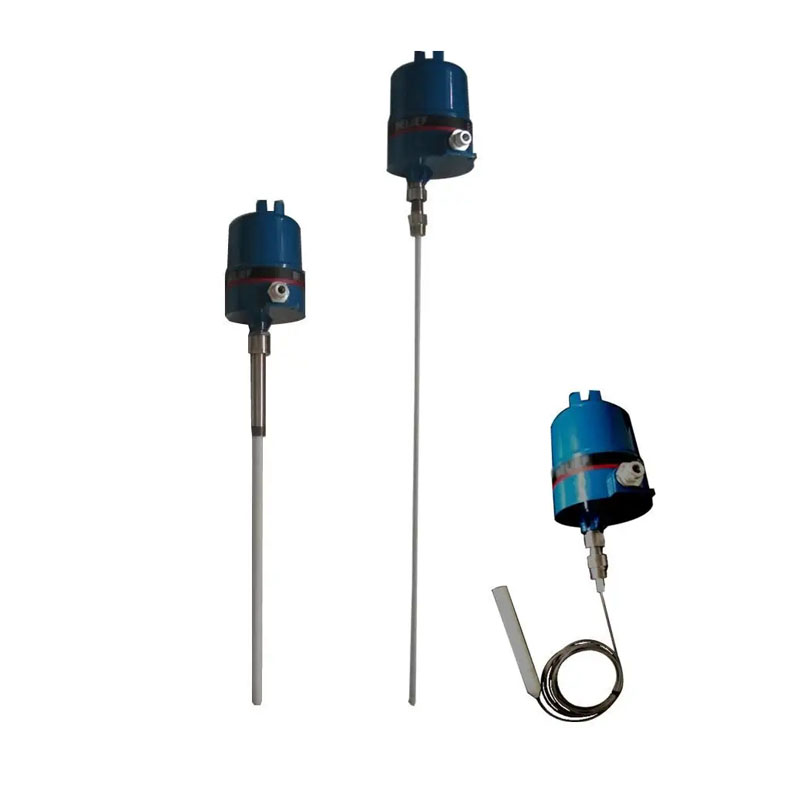

开航CKSP-10防挂料射频导纳物位计220VAC

　　开航CKSP-10防挂料射频导纳物位计220VAC

　　原理：

　　射频导纳料位开关，又称射频导纳开关，它的工作原理是通过探头感知其与储罐体间电抗（容抗和阻抗）的变化实现物位测量和控制的。其内部电子单元，由探头测量J与空载罐体间的电抗共同构成平衡电桥电路并产生一个稳定振荡信号。当被测介质覆盖探头测量J时，会引起探头测量J与罐体间的电抗变化导致电桥电路不平衡而停止产生振荡信号，后级电路检测到这一变化从而输出报警信号。该振荡信号作为射频信号施加在探头测量J的同时，还经过1：1的电压跟随器后送往探头的保护J，测量J与保护J的射频信号具有等电位、同相位、同频率又互相隔离。当探头有挂料时，测量J与保护J之间因为没有电势差而形成电气隔离确保保护J的信号变化不影响检测，使探头测量J上电抗的变化只能由探头测量J与罐体间的物料决定，从而使探头上的挂料不会影响正常检测。

　　特点：

　　1、通用性强：适用于各种场合，可检测颗粒、飞灰、导电、非导电液体、粘稠物料；

　　2、抗粘附电路：抗粘附电路设计，可以消除物料的粘附而产生虚假错误信号；

　　3、失电保护模式：低位或高位故障报警。现场可调。

　　4、安装调整容易

　　5、不怕粘料、挂料

　　6、稳定性好，不受温度影响

　　7、延时输出可调

　　8、可选耐温*高可达:550℃

　　9、高低位失效保护功能

　　典型应用：

　　导电、绝缘液体：………………………化工、油田、水及污水处理

　　导电、绝缘浆体：………………………造纸、制药、水及污水处理

　　粉末：灰、粉…………………………电厂、冶金、水泥

　　颗粒：煤、粮食………………………电厂、冶金、粮食

　　界面：不同两种液体…………………油田、化工

　　射频导纳料位开关接线步骤：

　　射频导纳料位开关的接线步骤可分为10项，具体请按照如下步骤进行操作：

　　(1)打开外壳盖；

　　(2)松开电缆螺纹接头上的锁紧螺母；

　　(3)去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

　　(4)将电缆穿过电缆螺纹接头插入外壳中；

　　(5)用螺丝刀打开接线端子；

　　(6)按照接线图将芯线末端插入接线端子中；

　　(7)用螺丝刀拧紧接线端子；

　　(8)通过轻拉接入的电缆线来检查接线是否牢靠；

　　(9)拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

　　(10)拧上外壳盖。

　　射频导纳料位开关接线注意事项：

　　射频导纳料位开关在接线时，以下几点需要注意（附射频导纳料位开关接线图）：

　　（1）从AQ角度考虑，只有在断电的情况下才能进行接线；

　　（2）接电前请检查接入电源是否符合仪表铭牌标示的类型和范围。
