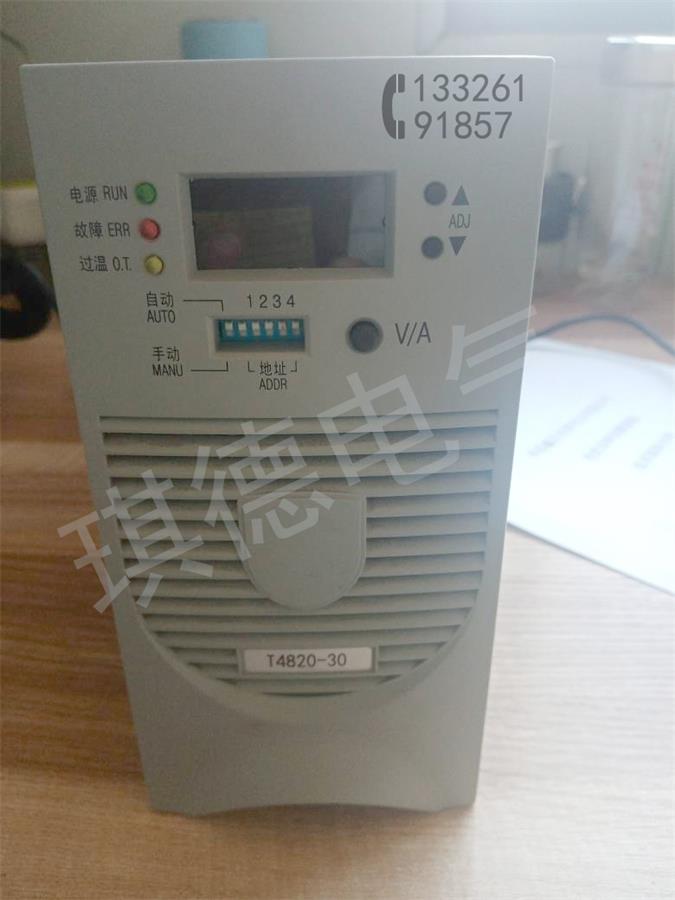

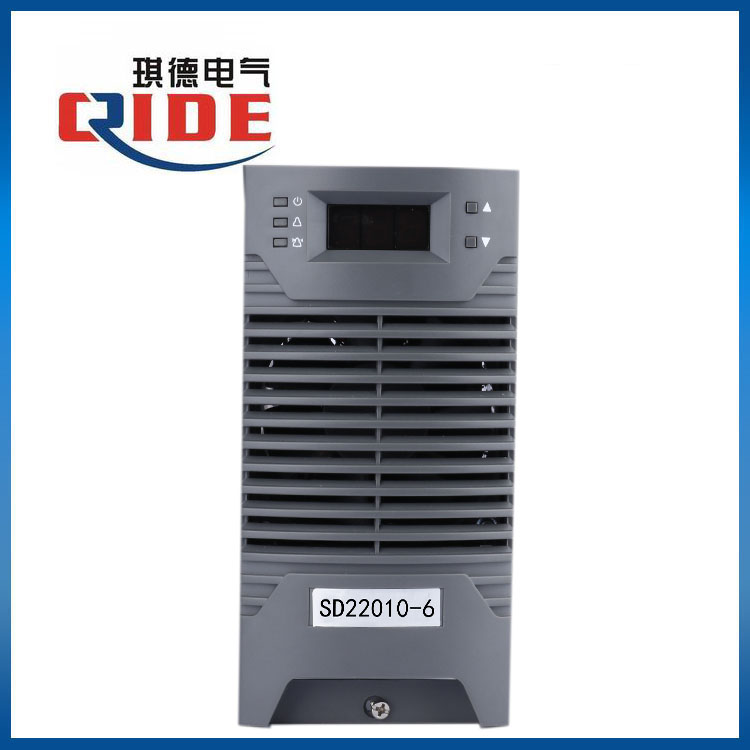

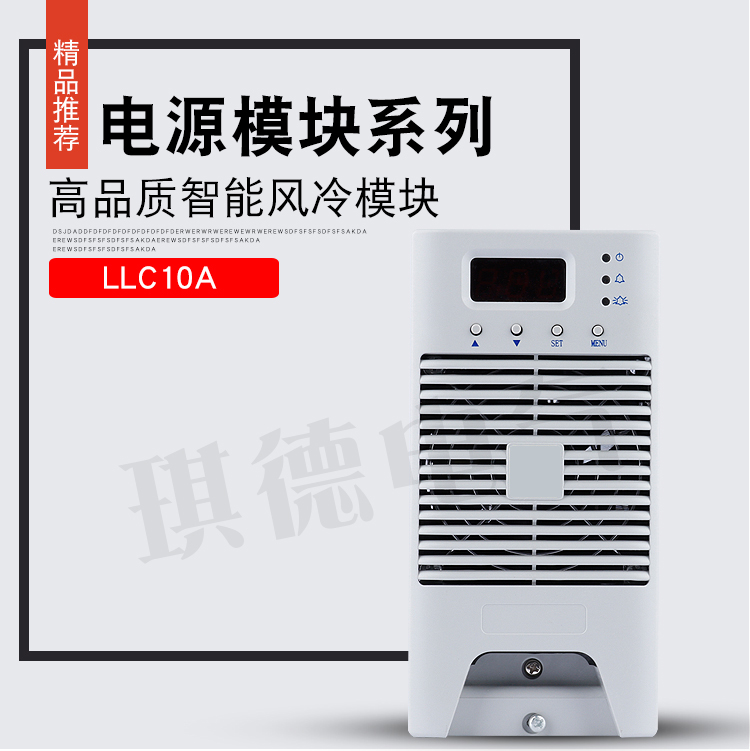

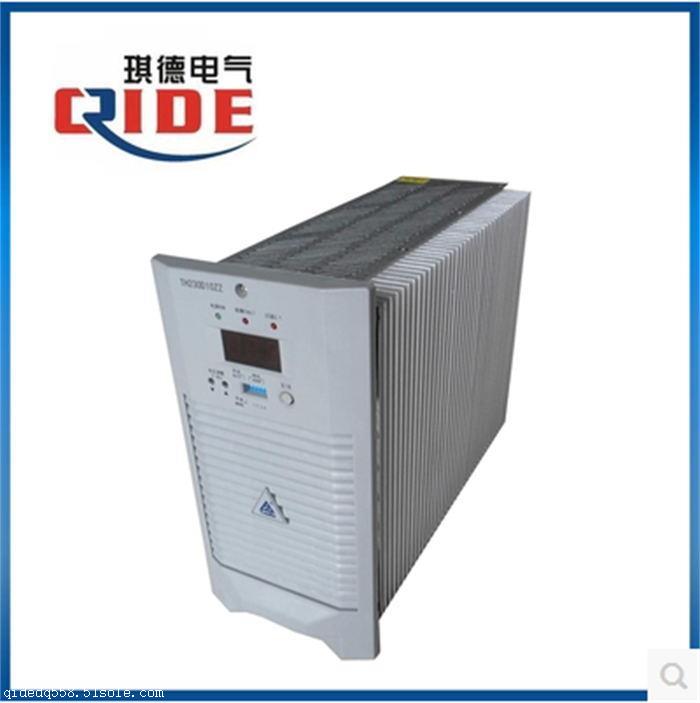

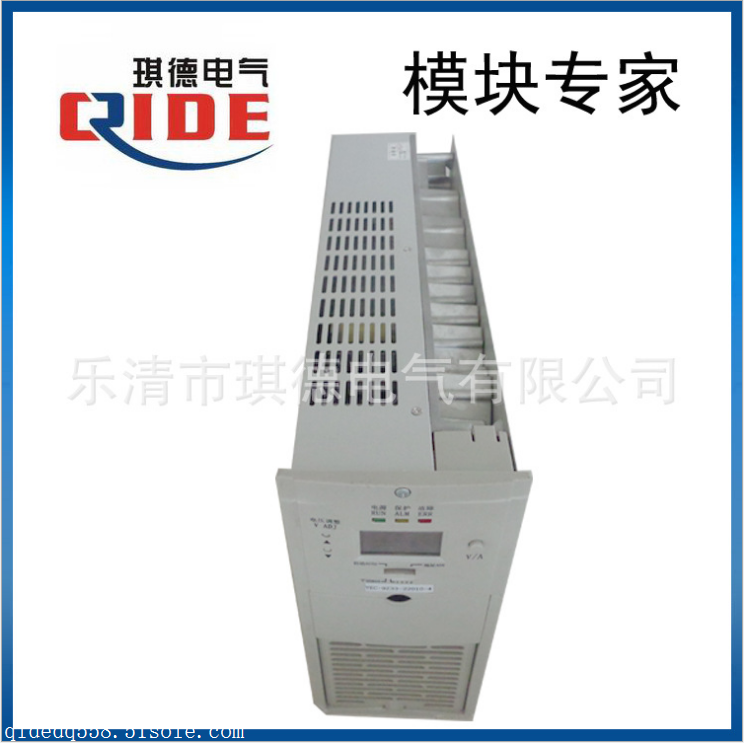

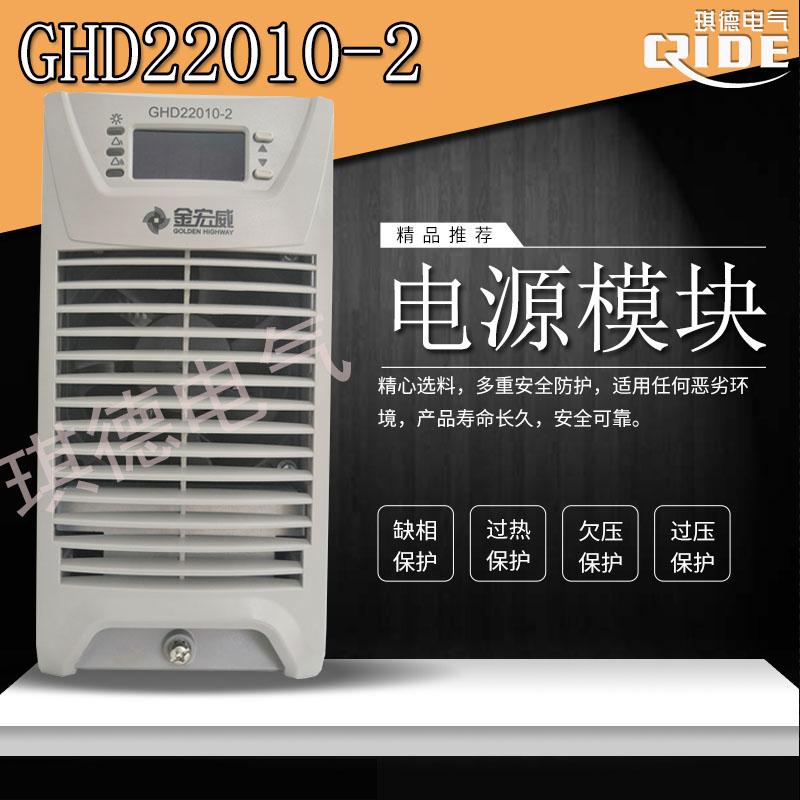

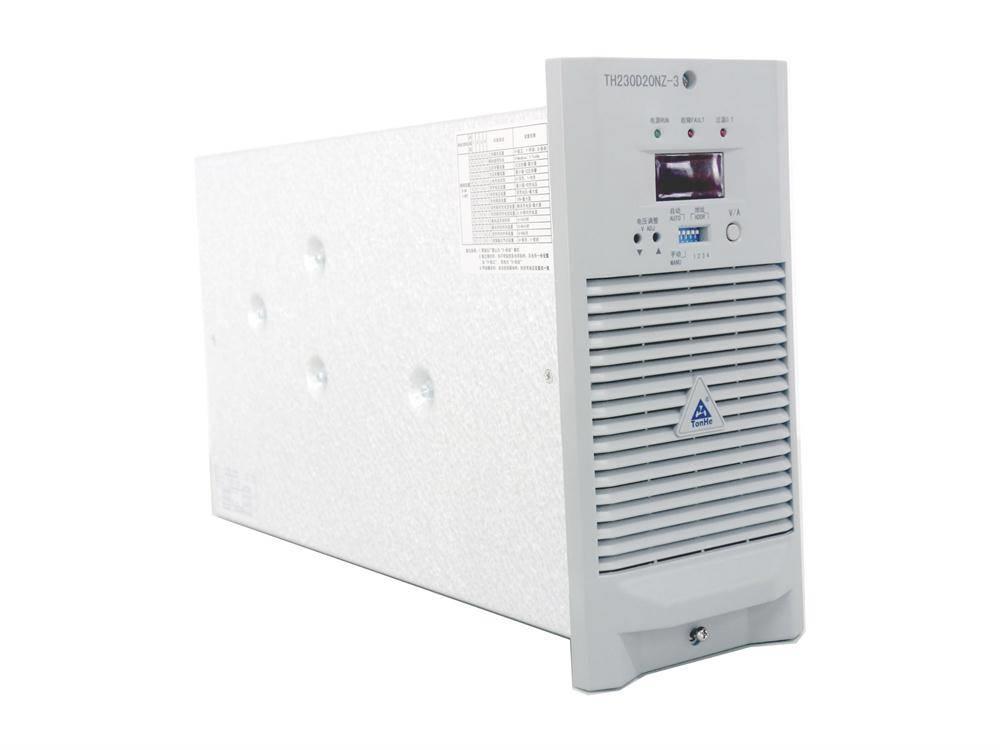

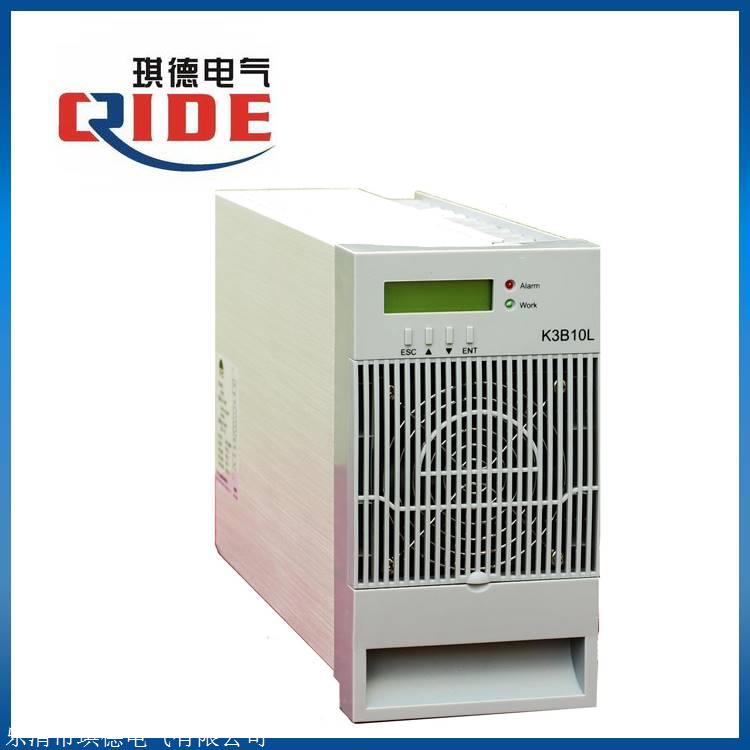

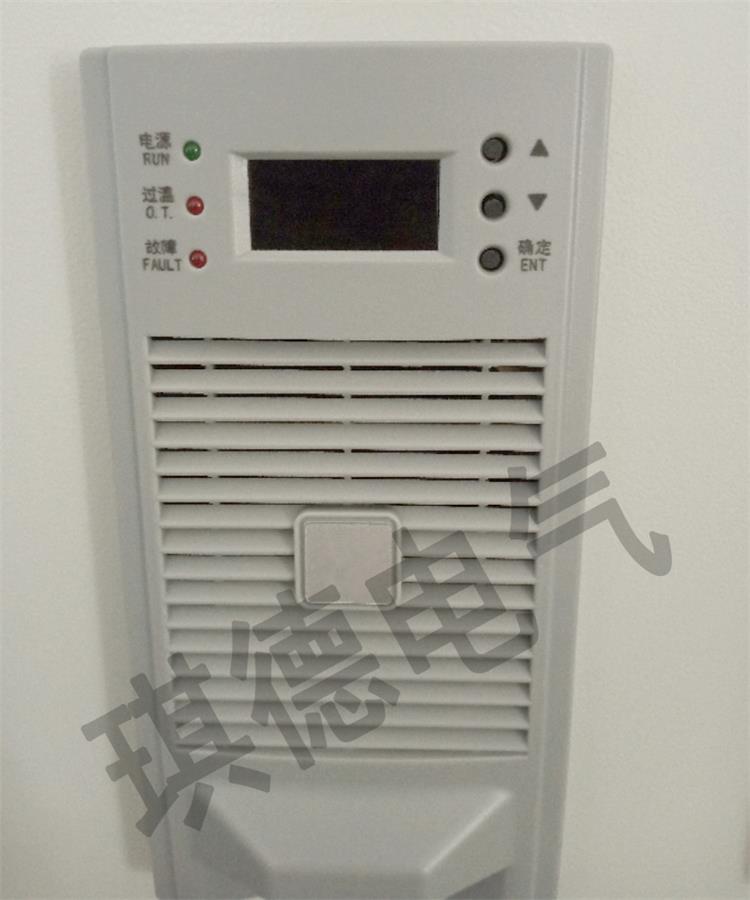

直流屏充电模块TK22010Z电源模块TK22010R均浮充切换

　　供应高频充电模块TK22010Z电源模块TK22010R，充电模块TK22010Z，整流模块TK22010Z，TK22010R，TK4820R，TK4830R，TK11010Z，TK11020Z，TK22020Z，TK22005Z，TK11010R，TK11020R

　　产品特点

　　? 采用有源功率因数补偿技术，功率因数值达0.99

　　? 交流输入电压正常工作范围宽至90~290V，当电压低至170V ～180V某点时，整流模块转 限功率输出,回差小于10V

　　? 采用全面软开关技术，效率高达91％以上

　　? 采用无损伤热插拔技术，即插即用，更换时间小于1min

　　? 完备的故障保护、故障告警功能

　　? 辐射,安全可靠

　　技术参数

　　环境条件 工作温度 －5～40℃

　　储存温度 －40～70℃

　　相对湿度 ≤90％RH（40±2℃）

　　海拔高度 ≤3000m（需降额使用）

　　其它 没有导电尘埃和腐蚀性气体，没有爆炸危险

　　输入参数 交流输入制式 三相五线制或单相三线制

　　输入电压 输入90～290Vac，自动切换输入130～280Vac

　　频率 45～65Hz

　　大输入电流 每只模块大输入交流单相13A

　　输出参数 输出额定电压 －42～－58Vdc

　　输出额定电流 30A

　　整流模块间电流不均衡度 ≤±3％

　　整机效率 ≥90％

　　整机功率因数 ≥0.99

　　稳压精度 ≤1％

　　MTBF 200,000小时

　　绝缘电阻 试验直流电压500V，对地电阻≥10MΩ

　　绝缘强度 输入对地、输出对地、输入对输出，2kVac，漏电流≤30mA，时间1min，无飞弧

　　抗雷击特流输入侧能承受模拟雷电冲击电压波形为10/700μs，幅值为5kV的正负极性冲击各5次；模拟雷电冲击电流波形为

　　8/20μs，幅值为20kA的正负极性冲击各5次。每次检验冲击间隔时间不小于1min。 并可承受8/20?s模拟雷电冲击电流40kA，1次。

　　直流侧能承受模拟雷电冲击电流波形为8/20μs，幅值为10kA和15kA的冲击各一次，冲击间隔不小于1min

　　机械参数 高×宽×深132mm?86mm?330mm

　　重量 ≤3kg

　　在同样功率、同等条件下，通信电源（整流模块）风冷和自冷模块的大区别在于外形大小及成本多少。大的西方电信公司传统选择

　　自然冷却，这样叫得到较长的产品寿命，明显低的维护成本，电源的初始成本也不象现在这么贵(现在自冷的模块很贵)。这样，选

　　择冗余量很大的通信设备方案也可以接受，它可以更加安全地供电。 通信电源（整流模块）风冷模块在成本和尺寸上的优势被

　　他的缺点所抵消(如噪音、灰尘、风扇寿命和可靠性)，但实际上，这些缺点并不是首要考虑的问题。一个外壳设计得很糟糕的通信

　　电源（整流模块）自冷模块的可靠性比采用风冷的模块要高得多，因为风冷模块的冷却与外壳设计无关。另外，通信电源（整流模

　　块）风冷产品的关键——半导体器件比自冷通信设备温升更低，因而更可靠。 要求设计寿命7年时，传统上不采用风扇。但

　　是，如果允许定期更换风扇，就有可能得到设计寿命更长的风冷通信设备。若风冷通信电源（整流模块）设计成具有风扇性能监测

　　、现场易于更换风扇，则允许通信设备以低成本获得高可靠性。20多年来对整流模块通信电源（整流模块）既要经济、又要长寿命

　　的要求是风冷产品得以生存的条件。除了风冷和自冷技术外，另外两种技术即外部通信设备冷却和辅助冷却也越来越流行。

　　服务流程：

　　步：首先询问用户损坏电气设备的故障现象及现场情况。

　　步：根据用户的故障描述，分析造成此类故障的原因。

　　步：打开被维修的设备，对机器进行全面的清洁，确认被损坏的器件，

　　分析维修恢复的可行性。

　　第四步：根据被损坏器件的工作位置，阅读及分析电路工作原理，从

　　1.动力源DUM-48/50H 交流配电

　　交流输入 三相380V/100A，1路 可支持2路手/自动转换

　　2.动力源DUM-48/50H 直流配电

　　电池熔断器 熔断器500A，2路 600A系统

　　熔断器300A，2路 300A系统

　　输出分路 100A×6 一次下电，熔断器

　　63A×2，32A×2，10A×2 一次下电，断路器

　　63A×2，32A×2，10A×2 二次下电，断路器

　　3.动力源DUM-48/50H 整流器DZY-48/50H

　　交流输入电压 单相90～300V

　　交流输入频率 50Hz±10%

　　直流输出电压电流 48V/50A

　　效率 93%

　　4.动力源DUM-48/50H 控制器DKD31

　　工作电压 直流39V～60V

　　主要功能 系统检测、参数设置、电池维护、

　　故障记录、三遥功能、汉字液晶显示

　　5.动力源DUM-48/50H 系统参数

　　稳压工作范围 -43～-58V

　　稳压精度 ≤±0.6%

　　均流误差 ≤±3%中找出损坏器件的原因，以免下次类似故障出现。

　　第五步：与客户联系，出具详尽检测报告与维修报价，征求用户维修意见，客户确认报价后进行维修。

　　第七步：维修内容包括排除已知的故障，对老化、损坏的元件进行更换，对整机内外进行彻底的清洗和保养等。

　　第八步：修复后对设备进行模拟负载测试，完成后发回客户，由客户上整机进行现场测试。

　　第九步：在整机正常工作的情况下，进入系统维修时间HD2202模块采用自然冷却方式，因此在设计模块安装时，需要进行模

　　块的散热设计，即在安排模块位置时，应该充分考虑HD2202充电模块发热对环境的影响，如监控模块、配电监控，特别是其他

　　一些测量电路的影响不容忽视，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块附近。

　　通信电源（整流模块）直流欠压告警

　　1、检查直流输出电压和监控模块“直流欠压告警”设定值，若设定值不合理请更改。

　　2、检查市电是否停电，如停电，断开部分负载以延长整个电源系统的工作时间。

　　3、检查是否有整流模块退出工作，即无输出电流，如有请更换该模块。

　　4、检查负载总电流。如果浮充时负载总电流整流模块总输出电流，则需切除部分负载，或增加整流模块，使整流模块的总电流

　　负载总电流120％，且至少有1个整流模块冗余备份。

　　客户服务承诺
