HFG02 谐波和闪烁发生器 符合IEC/EN6100-2/IEC/EN 6100-3

　　HFG02 谐波和闪烁发生器 符合IECEN6100-2谐波IECEN 6100-3闪烁

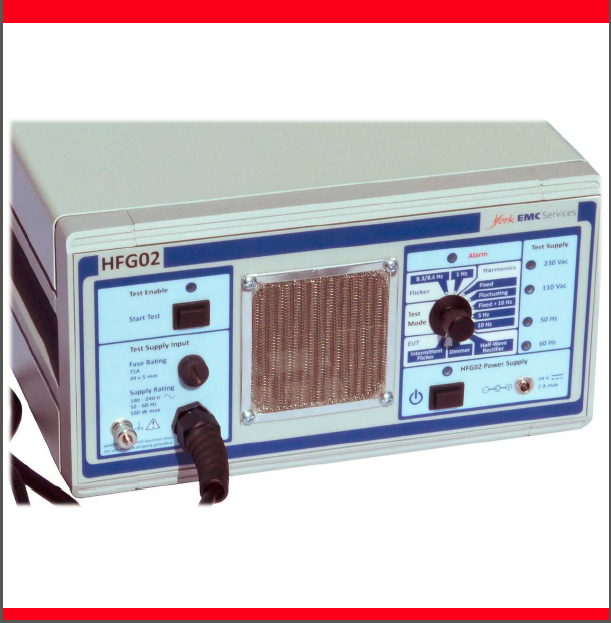

　　谐波和闪烁发生器HFG02

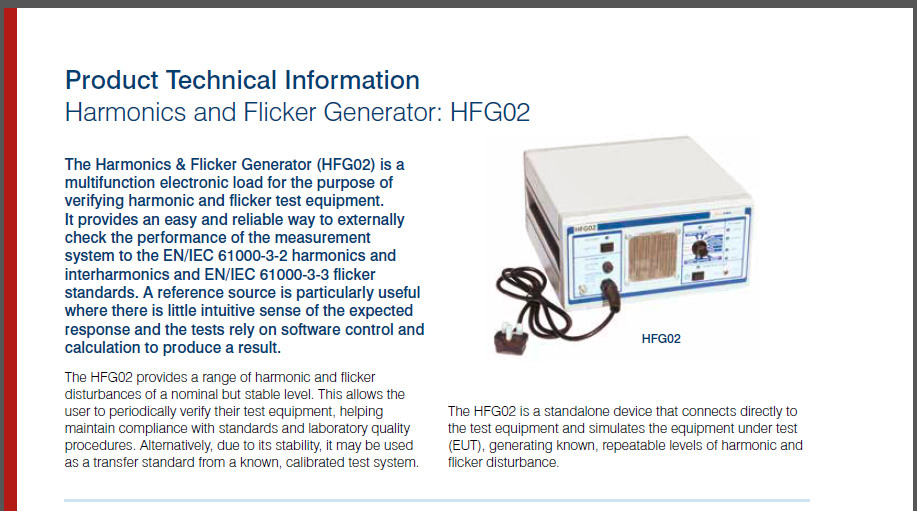

　　谐波和闪烁发生器（HFG02）是我们的HFG产品。它是一种多功能电子负载，旨在验证谐波和闪烁测试设备。

　　HFG02提供了一种简单可靠的方法，可以从外部检查测量系统的性能是否符合EN IEC 6100-2谐波和IEC EN 6100-3闪烁标准。在预期响应几乎没有直观感觉并且测试依靠软件控制和计算来产生结果的情况下，参考源特别有用。

　　HFG02提供了一系列正常但稳定的谐波和闪烁干扰。这使用户可以定期验证他们的测试设备，从而有助于保持对标准和实验室质量程序的遵守。或者，由于其稳定性，它可以用作已知校准测试系统的传输标准。

　　HFG02是独立设备，可直接连接到测试设备并对其进行仿真（EUT），从而产生已知的可重复水平的谐波和闪烁干扰。

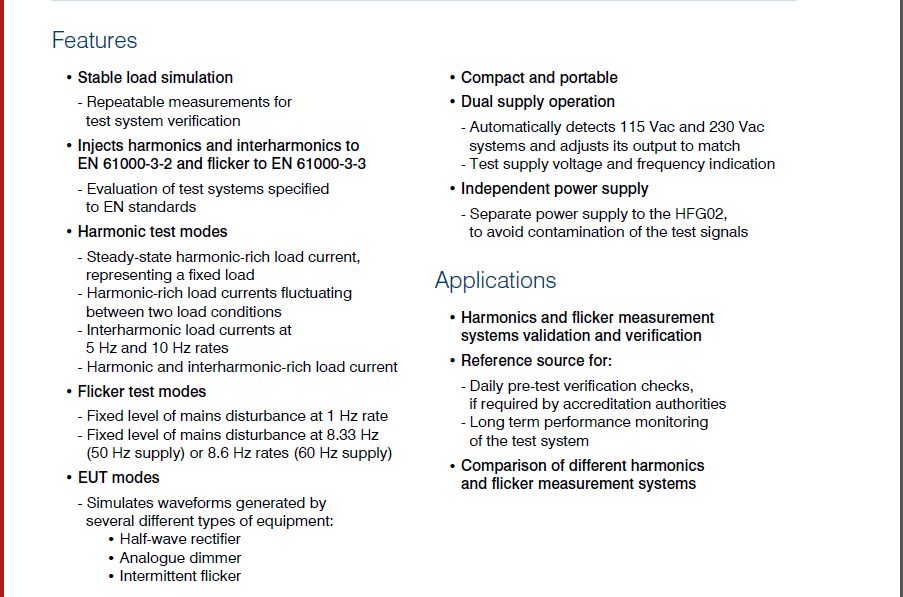

　　主要特征

　　稳定的负载模拟

　　注入谐波 和 间谐波到IEC EN 6100-2 和 闪烁到IEC EN 6100-3

　　谐波和闪烁测试模式，EUT模式

　　双重供应运作

　　独立电源

　　轻巧便携

　　功能应用特征

　　稳定的负载模拟

　　可重复测量以验证测试系统

　　向IEC EN 6100-2注入谐波并向IEC EN 6100-3注入闪烁

　　专门针对EN标准的测试系统评估

　　谐波测试模式

　　稳态高谐波负载电流，代表固定负载

　　富谐波负载电流在两个负载条件之间波动

　　5 Hz和10 Hz频率下的谐波间负载电流

　　谐波和间谐波丰富的负载电流

　　闪烁测试模式

　　以1 Hz的频率固定水平的电源干扰

　　在8.33 Hz或8.6 Hz频率下固定的电源干扰水平

　　EUT模式

　　模拟由几种不同类型的设备生成的波形

　　半波整流器

　　模拟调光器

　　间歇性闪烁

　　轻巧便携

　　站点与环境之间的比较

　　双重供应运作

　　自动检测115 Vac和230 Vac系统并调整其输出以匹配

　　测试电源电压和频率指示

　　独立电源

　　单独给HFG02供电，避免污染测试信号

　　应用领域

　　谐波和闪烁测量系统：验证和确认

　　参考来源

　　认证机构要求的每日预测试验证检查

　　测试系统的长期性能监控

　　比较不同的谐波和闪烁测量系统

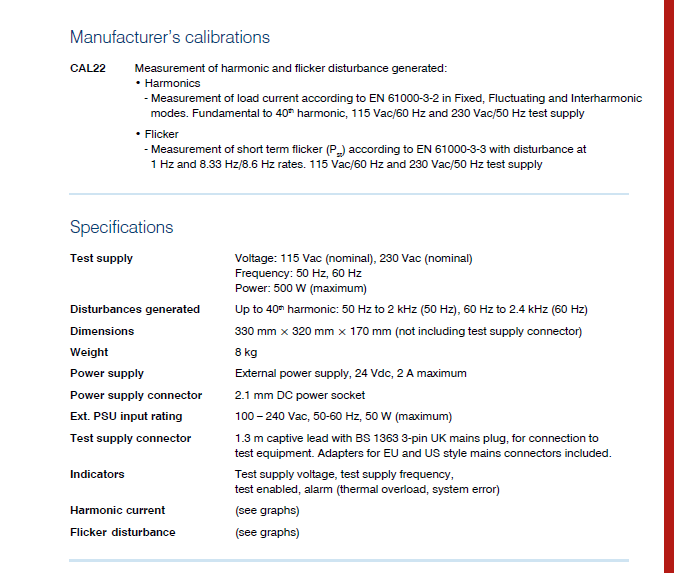

　　技术指标

　　频率范围

　　50赫兹，60赫兹

　　测试电源连接器

　　1.3 m固定引线和CEE 77电源插头，用于连接测试设备

　　尺寸图

　　330毫米×320毫米×170毫米

　　重量

　　8公斤

　　电源

　　外部电源，24 Vdc，1 A

　　指标

　　测试电源电压

　　测试电源频率

　　启用测试

　　警报（热过载，系统错误）

　　谐波电流

　　高达40 次谐波：50 Hz至2 kHz（50 Hz），60 Hz至2.4 kHz（60 Hz）

　　闪烁干扰

　　1 Hz和8.33 8.6 Hz速率

　　套件标准订购套件

　　HFG02KIT01 –标准HFG02谐波和闪烁发生器套件

　　包含零件

　　HFG02谐波和闪烁发生器

　　CAL22 –测量谐波，间谐波和闪烁

　　用户手册，测试证书和列表结果

　　外接电源

　　制造商校准

　　CAL22 –测量产生的谐波和闪烁干扰

　　谐波

　　根据IEC EN 6100-2在固定，波动和间谐波模式下测量负载电流。基本达到40 次谐波，115 Vac 60 Hz和230 Vac 50 Hz测试电源

　　闪烁

　　根据IEC EN 6100-3在1 Hz和8.33 Hz 8.6 Hz速率下具有干扰的短期闪烁（Pst）测量。115 Vac 60 Hz和230 Vac 50 Hz测试电源

　　典型的输出测量图
