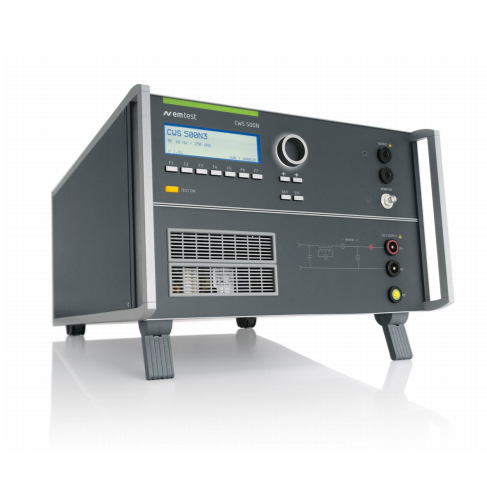

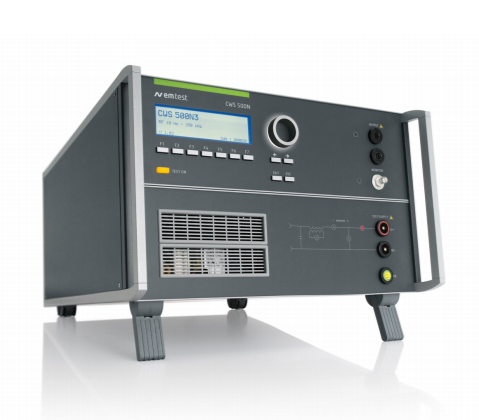

CWS 500N3 磁场辐射低频模拟器 10Hz - 250kHz 传导抗扰度测试

　　CWS 500N3 磁场辐射低频模拟器 10Hz - 250kHz 传导抗扰度测试系统

　　低频模拟器，10 Hz - 250 kHz

　　应用

　　标准

　　优点

　　操作

　　软件

　　其他型号

　　技术数据

　　(PDF-文档 6.4 MB)

特点

　　超小型交 直流电源线纹波噪声和磁场辐射模拟器

　　内置低频信号发生器

　　内置低频放大器

　　内置 2 : 1 低频变压器

　　内置频选电压和电流计

　　内置负载电阻

　　自动校准

　　应用：

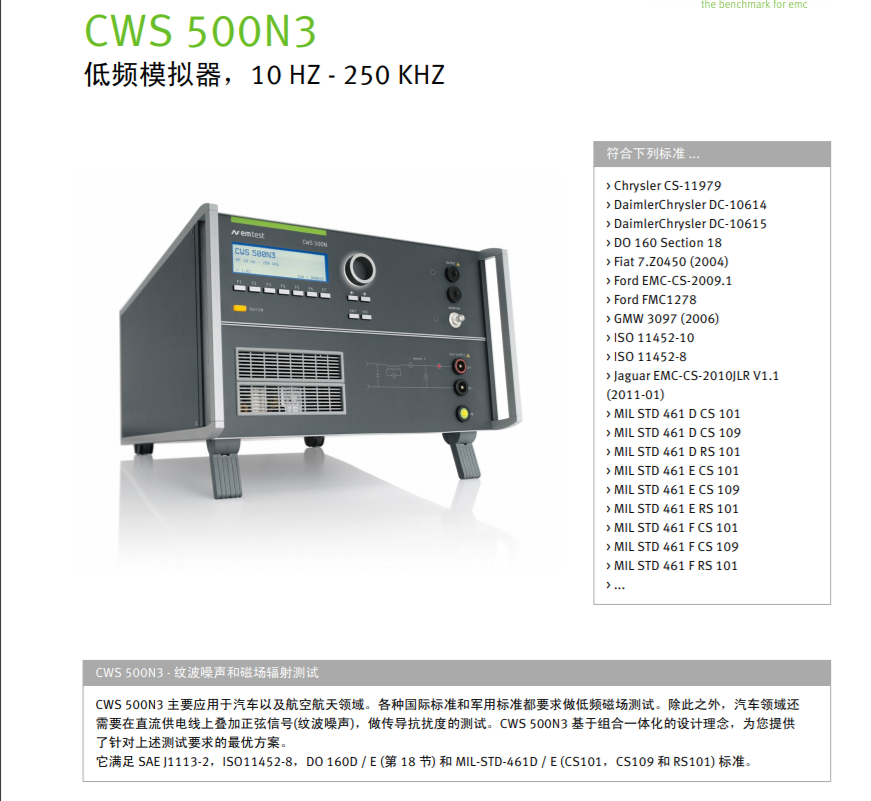

　　CWS 500N3 - 纹波噪声和磁场辐射测试CWS 500N3 主要应用于汽车以及航空航天领域。各种国际标准和标准都要求做低频磁场测试。除此之外，汽车领域还

　　需要在直流供电线上叠加正弦信号(纹波噪声)，做传导抗扰度的测试。CWS 500N3 基于组合一体化的设计理念，为您提供

　　了针对上述测试要求的优方案。

　　它满足 SAE J111，ISO1145，DO 160D E (第 18 节) 和 MIL-STD-461D E (CS101，CS109 和 RS101) 标准。

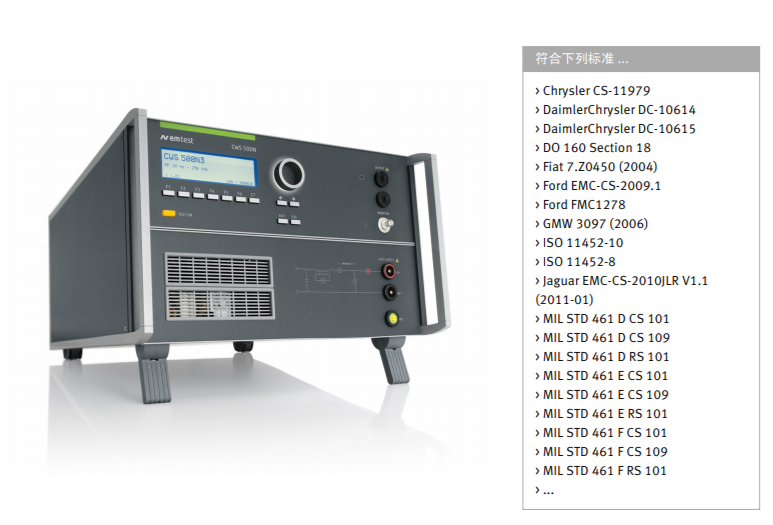

　　标准：

　　Chrysler CS-11979

　　DaimlerChrysler DC-10614

　　DaimlerChrysler DC-10615

　　DO 160 Section 18

　　Fiat 7.Z0450 (2004)

　　Ford EMC-CS-2009.1

　　Ford FMC1278

　　GMW 3097 (2006)

　　ISO 1145

　　ISO 1145

　　Jaguar EMC-CS-2010JLR V1.1 (201)

　　MIL STD 461 D CS 101

　　MIL STD 461 D CS 109

　　MIL STD 461 D RS 101

　　MIL STD 461 E CS 101

　　MIL STD 461 E CS 109

　　MIL STD 461 E RS 101

　　MIL STD 461 F CS 101

　　MIL STD 461 F CS 109

　　MIL STD 461 F RS 101

　　MIL STD 461 G CS 101

　　MIL STD 461 G CS 109

　　MIL STD 461 G RS 101

　　PSA B21 7110

　　Renault 36.00.80-G

　　Renault 36.00.80-H

　　Renault 36.00.80-J

　　Renault 36.00.80-K

　　SAE J111

　　Tata TSTTSWI257

　　Volvo STD 51

　　VW TL 825 66

　　优点：

　　一体化低频测试设备 - 简单、快速、可靠CWS 500N3 基于组合一体化的设计理念，为您提供了针对传导低频和低频磁场抗扰度测试的优方案。CWS 500N3 包括了标准要求的低频信号发生器、音频放大器、2:1 低频变压器、选频电流电压监测器以及负载电阻。远程控制软件 支持测试程序、控制外部测量设备以及自动生成包含所有测试数据的测试报告。

　　操作：

　　Easy to operate

　　Front panel menu and function keys enable the user to program his test routines quickly and accurately. The cursor allows fast control of all test parameters of the programmed routine, thus test procedures are simplified and confidence is generated that every step is carried out correctly.

　　软件：

　　- 形成完整的低频测试系统 软件的标准库，支持低频传导抗扰度和低频磁场抗扰度测试，符合国际标准及制造厂商标准。并能生成包含所有测试结果的测试报告。

　　其他型号：

　　DC - 1GHz 连续波模拟器连续波模拟的历史已超过90年。CWS 500N 系列产品不仅

　　能覆盖基于 IEC 6100-6 标准的工业测试应用所需的大

　　部分频率范围，而且 EM TEST 还能提供针对低频率范围

　　或大电流注入的特殊测试方案，以及针对汽车、航空和军

　　用领域的 TEM 小室和微波的测试方案。

　　CWS 500N4 能够满足 IEC 6100-16 标准对于在电源

　　线、控制、信号和交流端口应用共模干扰的电气、电子设

　　备进行低频测试应用的要求。
