　　C-扫描(C-SCAN)埋地管线检测系统

　　先进的埋地管线防腐层检测、阴极保护检测、管线立体定位系统。

　　C扫描系统由信号发生器和信号探测器组成，在美国，英国，加拿大，法国及俄罗斯等40多个国家有着广泛应用，深受用户的认可与喜爱，其新产品C扫描2010型代表这一领域的先进实用技术。C扫描已获美国天然气协会(INGAA)及在国际防腐工程师协会（NACE）的认可和推荐使用。

　　该系统已通过中国国家质检总局的。

　　一、C扫描埋地管线检测系统检测原理

　　在管线上加937.5Hz恒流波动电流，沿防腐层正常的管线向远处传递，由于对大地的电流泄漏而产生衰减，其衰减量和电流沿管线传播距离的关系是对数关系。

　　二、C扫描埋地管线检测系统产品特点

　　 快捷的检测速度，高精度的检测结果，对操作人员的技术依赖性不大；

　　 全功能GPS接收功能；

　　 可用于任何地面下的管道检测；

　　 独特的对数衰减输出，表明了检测点之间防腐状况的平均情况，所以不需对管道进行连续检测，检测点之间的距离可达数公里，有疑问的管道段再进行检测，大大提高了检测效率；

　　 检测出防腐缺陷、漏点，检测管道埋深可达15米以上（深度读数可达9米）；

　　 自动记录，处理和存储检测数据，打印检测报告；并可与GPS相连自动采集管道位置信息，输出有用的结果；

　　 抗干扰能力强，信号选择了弦波，避免谐波产生，避开了常见的干扰源；

　　 探测读数是6秒钟内400次测量的平均值，彻底消除瞬间干扰；

　　 六组垂直分布的阵列天线，大大提高系统灵敏度与检测精度。

　　 直接检测防腐层绝缘电阻率。

　　 不需下载，现场显示各种检测曲线。

　　三、C扫描埋地管线检测系统典型应用领域

　　 管线的定期巡检：监测外涂层的变化

　　 测量管线立体地图：检测管线位置，覆盖土层情况，支线管位置，管线跨接，牺牲阳极等；检测管线是否与其它埋地金属物搭接；

　　 新管线交工前验收或者预购旧管线前的检测：检测新装管线的质量，或旧管线的状况以便定价；

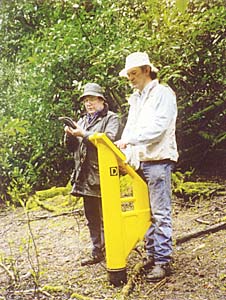

　　 巡检无法靠近的管线：确定河流、烂泥，植被或庄稼地下面的管线位置

　　检测位置变化状况：检测由于强水流冲击造成的管线位置改变

　　检测浅海水下管线埋深情况：防止管线悬空；

　　检测管线是否与其它埋地金属物 “接触”

　　四、C扫描埋地管线检测系统C扫描系统组成

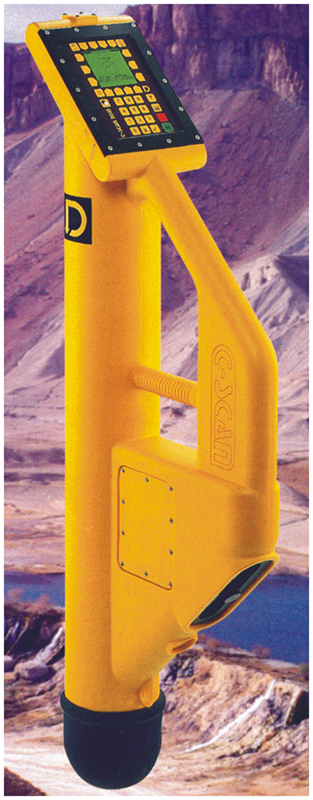

　　1. 信号探测器

　　探测器探测管道中信号电流强度，并可换算成平均对数衰减及防腐层绝缘电阻值。

　　2. 信号发生器

　　 信号发生器有两个接线端子，一端与被测管道相连(通常通过阴极保护测试桩等)，另一端通过随机所提供的地钉或地床接地，形成回路。

　　 信号发生器产生937.5Hz 的弦波信号，信号强度大可达750mA，人工或自动设置。一旦设置好后，其内部计算机可使信号保持恒定值。

　　信号发生器参数如下：

　　重量： 14 kg

　　尺寸： 33 × 26 × 23 cm

　　外壳： 铝合金翻盖式仪器箱

　　可充电电池：3×12V7AHr 密封铅酸电池

　　外部电源：11.5~18V直流电源

　　每次充电的测量时间：8小时，600mA

　　操作温度：－20 ～＋40 oC

　　密封等级：关闭时IP66；打开时IP65

　　信号传递

　　功能用途：

　　埋地管线定位：找出管线位置和深度。它在管线上方可探测至下方10米深度（有时甚至达到 15 米深度）。

　　真正的“非接触” 测量系统：可以在任何表面完成测量 -- 公路、水泥、沙漠、烂泥、庄稼地、冰、沼泽、河流和湖面等。

　　显示任意长距离两点之间的防腐层平均状况。

　　即时算出防腐层绝缘电阻率（单位：微西门子平方米），便于即时评价。

　　“近间距” 测量模式：具体点出单个防腐层缺陷点位置，以便开挖和修复。

　　存储和分析全部的巡检数据，利用内置GPS位置坐标打印报告、曲线和地图。

　　利用专利软件，下载数据至计算机作以后的分析和前后比较。

　　正常衰减

　　无需下载，现场直接显示各种参考曲线。

　　五、典型应用领域

　　管线的定期巡检：监测外涂层的变化

　　测量管线立体地图：检测管线位置，覆盖土层情况，支线管位置，管线跨接，牺牲阳极等

　　新管线交工前验收或者预购旧管线前的检测：检测新装管线的质量，或旧管线的状况以便定价

　　巡检无法靠近的管线：确定河流、烂泥，植被或庄稼地下面的管线位置

　　检测位置变化状况：检测由于强水流冲击造成的管线位置改变

　　检测浅海水下管线埋深情况：防止管线悬空

　　检测管线是否与其它埋地金属物 “接触”

　　异常衰减

　　六、C扫描埋地管线检测系统与其它同类仪器相比的优越性

　　信号发生器电流设置好后，如遇到环境干扰，其内部计算机将自动调节电压以保证电流值不变。这一特性使系统抗干扰能力大大增强。

　　1. 其它同类的探测器多只有两根天线，而C扫描的探测器却有五根天线，这大大提高了系统的灵敏度。并且，由于五根天线呈垂直分布，探测精度不受探测器与管道的相对姿态影响，这进一步提高了检测精度。

　　2. 城市管道的检测，经常遇到诸如高压电信号的干扰，C扫描具有自动识别假信号并即时提示的功能。

　　3. 某些管道的防腐层破损点会被环境屏蔽起来，但C扫描可解决这一难题。

　　4. 抗干扰能力强，C扫描的信号选择了弦波，避免谐波产生，避开了常见的干扰源，使得所受干扰降到低。

　　5. 可在主AC电流场合工作而不受直流阴极保护系统的余波影响。

　　6. 扫描的读数是6秒钟内400次测量的平均值，这大大消除了瞬间干扰，降低了误测率。

　　7. 由于采用了直观的电流对数衰减率平均值以及分段搜索测量来探测防腐层有破坏点的位置，大大提高了检测速度，对于长输管线高可达每天80公里。

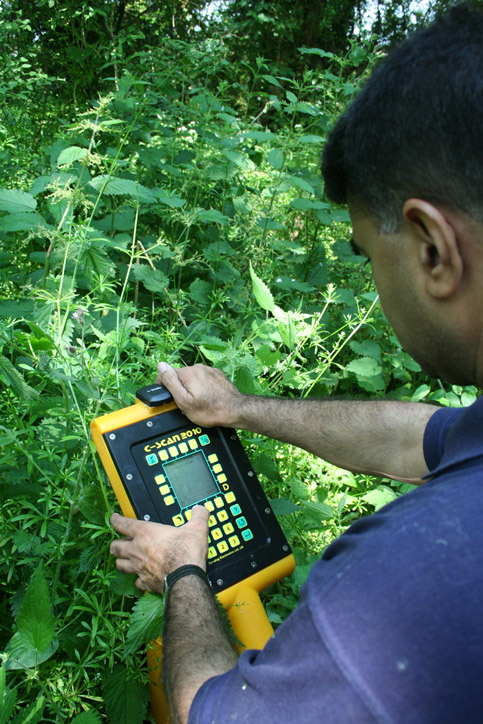

　　新的2010型C扫描系统，其探测器本身配有大屏幕显示器，可直接显示检测曲线，而无需下载到便携电脑，实现了检测分析的现场化，大大提高了检测速度。
