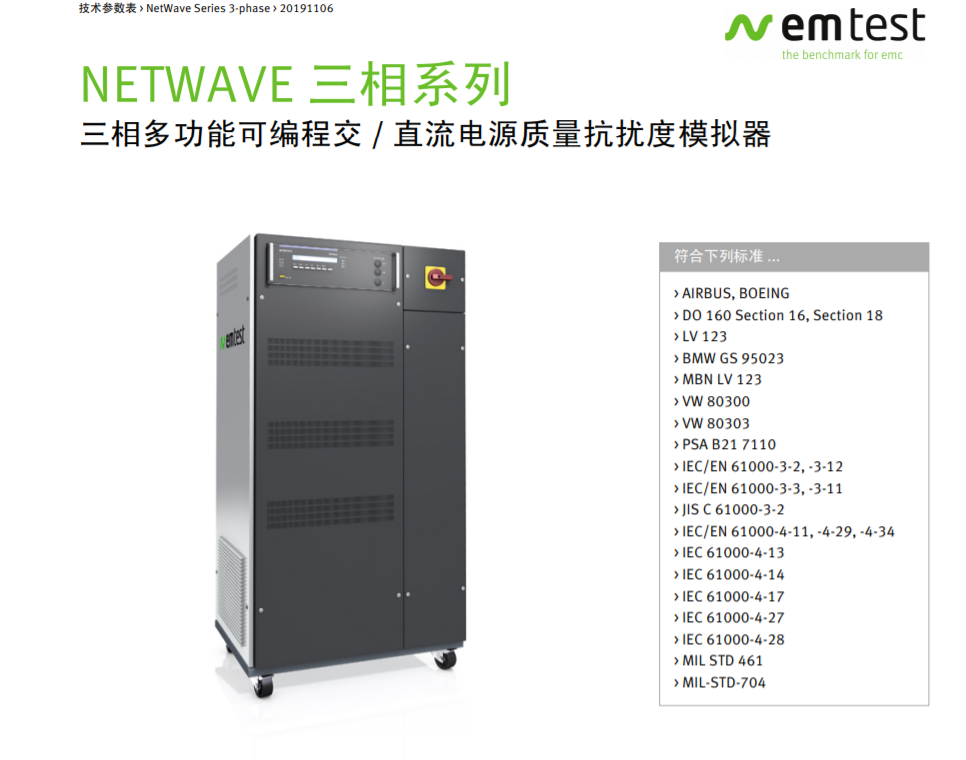

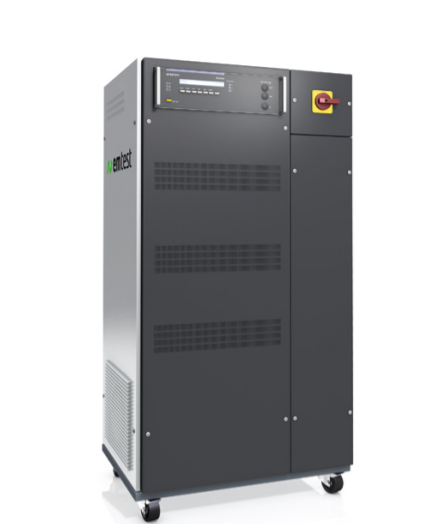

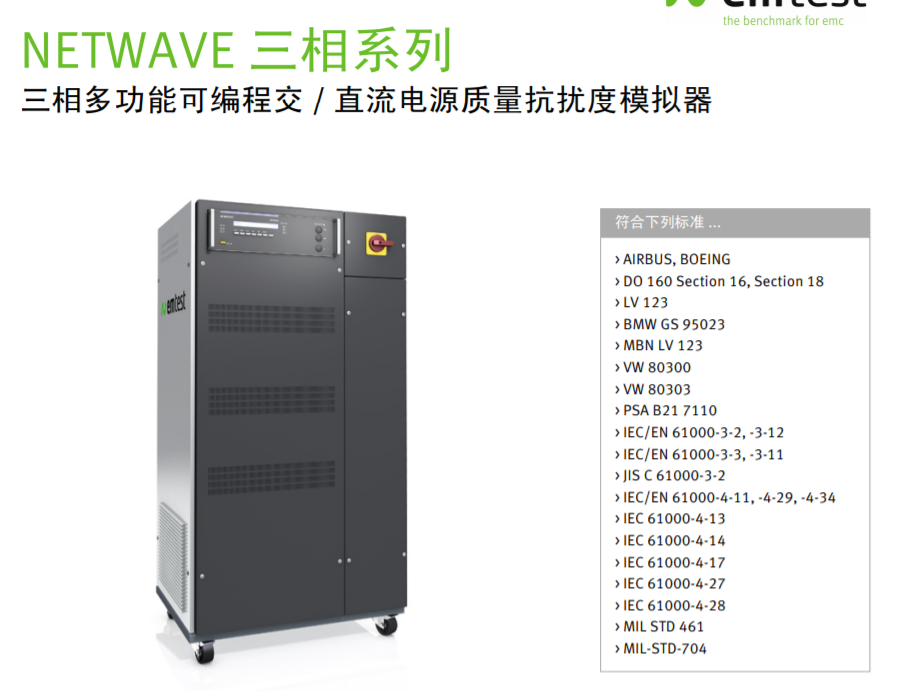

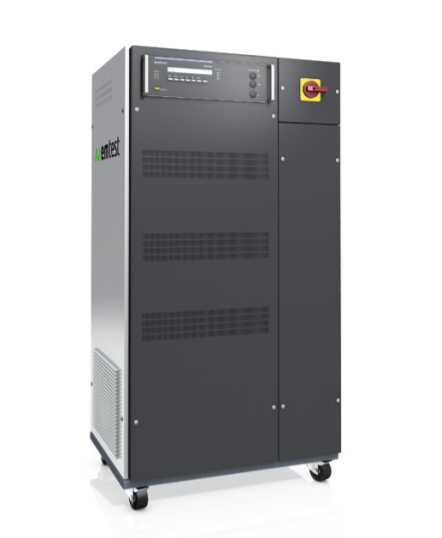

NetWave Series phase三相多功能可编程 交直流电源质量模拟器

　　NetWave Series phase 三相多功能可编程交直流电源质量抗扰度模拟器

　　三相多功能可编程交 直流电源质量抗扰度模拟器

　　应用

　　标准

　　优点

　　操作

　　软件

　　按需定制

　　技术数据

　　(PDF-文档 6.9 MB)

特点

　　宽量程频率范围 DC - 5 kHz

　　输出功率高可达 270 kVA AC 324 kW DC

　　输出电压高 3 x 690 V AC (p-n)，±1120 V DC

　　可承受大能量冲击电流

　　功率恢复可达到标称功率 (选件)

　　内置任意波形发生器，轻松模拟复杂波形

　　标准测试程序符合 IEC EN 标准、航空标准和 MIL-STD 标准测试要求

　　多种接口

　　应用：

　　NetWave - 模拟多种电源现象NetWave 三相系列作为三相交流电源质量抗扰度模拟器是特别按照 IEC EN 6100-13，-，-(预兼容) 和 - 标准进行设计的。作为直流电源质量抗扰度模拟器，它还能够满足 IEC EN 6100-17 标准对直流纹波电压测试和 IEC EN 6100-29 标准对直流供电电源电压暂降和短时中断测试的要求。

　　NetWave 系列适用于逆变器 (例如太阳能逆变器、风能逆变器) 和电动汽车测试。此外，NetWave 三相系列还能满足航空标准 RTCA DO 160 D E F G、Airbus ABD0100 和 Boeing 以及标准 MIL-STD-704 A B C D E F、GJB181、GJB181 A B 的要求。

　　NetWave 三相系列还可配备功率恢复模块 (选件)，用于吸收高可达 NetWave 标称功率的反馈功率 (交流 直流) 。

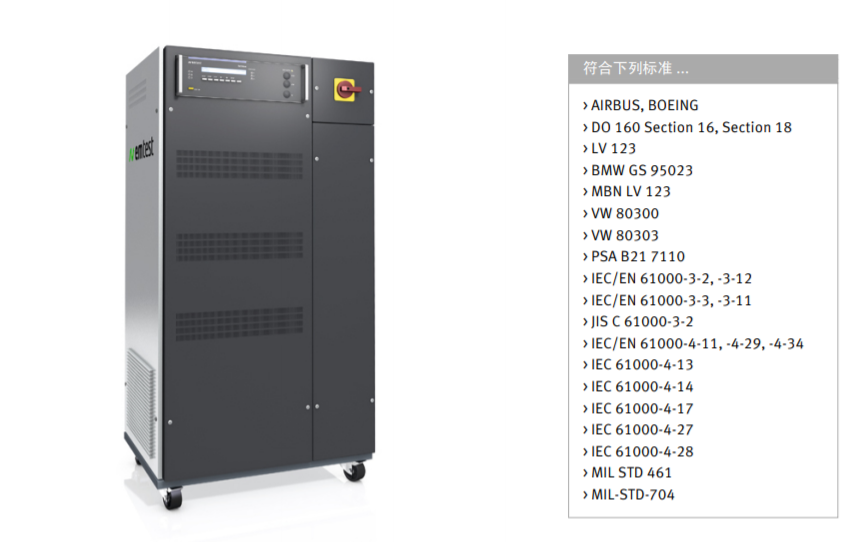

　　标准：

　　AIRBUS

　　AIRBUS, BOEING

　　BMW GS 95023

　　BOEING

　　DO 160 Section 16

　　DO 160 Section 16, Section 18

　　DO 160 Section 18

　　IECEN 6100-11

　　IECEN 6100-12

　　IECEN 6100-2

　　IECEN 6100-2, -

　　IECEN 6100-3

　　IECEN 6100-3, -

　　IECEN 6100-11, -, -

　　IEC 6100-11

　　IEC 6100-13

　　IEC 6100-14

　　IEC 6100-17

　　IEC 6100-27

　　IEC 6100-28

　　IEC 6100-29

　　IEC 6100-34

　　JIS C 6100-2

　　LV 123

　　MBN LV 123

　　MIL STD 461

　　MIL STD 461 E CS 101

　　MIL STD 461 F CS 101

　　MIL STD 461 G CS 101

　　MIL-STD-704

　　PSA B21 7110

　　VW 80300

　　VW 80303

　　优点：

　　NetWave - 强大的多功能交 直流电源模拟器NetWave 是一个可编程的三相交流和直流电源，频率范围宽，能够产生各种波形，以满足电磁兼容领域和航空航天等多种测试应用需求。NetWave 不但基于实时处理器技术，而且配备了内置的高性能 PC、数字信号处理器（DSP）和硬盘，从而实时产生并记录波形。

　　按照标准的要求，对谐波和闪烁的测量需要一个纯净的正弦电压。无论负载情况如何，NetWave 输出电压的失真率均可保证低于 0.1%。

　　用 NetWave 编辑波形，既可以通过编辑波形片断来实现，也可以通过编辑测试点（通常将产生成兆数据）来实现。

　　NetWave 支持多种通用的接口类型，如 GPIB、以太网接口。

　　操作：

　　The plete solution for HV ponents testing

　　With the NetWave it is possible for the first time to check HV ponents up to 1120 VDC according to LV 123, VW 80300 and other automotive standards. Tests included are fast and slow voltage variations as well as voltage ripple tests.

　　The additional LF amplifier AMP 200Nx uses the CN 200Nx to couple voltage ripples up to 450 kHz to the supply lines.

　　With the closed loop method, the software measures the voltage ripple and continuously controls the amplitude.

　　软件：

　　- 波形及标准测试的编辑、文本和管理软件

　　是轻松操控 NewWave 的便捷工具。用户可以利用 编辑由波形片断或测试点组成的各种波形，并下载到 NetWave。根据不同需求，用户可以用高级图片工具调整波形。

　　为用户提供多种多样预置的波形片断和大量的符合电磁兼容及航空航天标准的标准测试程序。此外， 还任何通过支持其他方式记录的波形，例如从示波器截取的波形、或由 Excel 或 CSV 文件导入的波形等。所有类型的波形均可下载到 NetWave。

　　还拥有强大的报告功能，能够产生测试或测量报告，支持 Windows 2000、Windows XP、Windows Vista、Windows 7 和 Windows 8 操作系统。

　　按需定制：

　　Combine two or three NetWave for higher output voltage or output power

　　Save budget by buying one NetWave today and expand your testing capabilities tomorrow. The NetWave family offers the possibility to expand the power or voltage range by bining several units. Double the voltage with the CascadeSource option (Opt-3 CS) or form a powerful three phase AC source with the MultiSource option (Opt-3 MS) - both is possible.
