LBPHR-VIS2 激光光束分析仪 19nm，1928x1448 CCD

　　LBP2 激光光束分析仪 光束分析仪 空间光束轮廓测量 紫外分束器

　　LBPHR-VIS2 激光光束分析仪 19nm，1928x1448 CCD

　　LBP2 系列激光束分析仪可通过直观而强大的应用软件快速进行空间光束轮廓测量。

　　新功能！引入了兼容 Windows 10 和 USB3.0 的相机

　　广泛的 ISO 11145、1114-3 套件以及 13694 测量

　　获得专利的 Ultracal? 算法可实现高的精度测量

　　合格不合格的测试适用于大多数测量的参数

　　所有测量参数的统计分析

　　工业标准数据文件格式，HDF5 和 CSV

　　技术参数

　　探测器类型Si CCD with phosphor coating

　　光谱范围144 nm

　　感光尺寸7.1 x 5.3 mm

　　像素间距3.69 x 3.69 μm

　　小功率密度50 μWcm2

　　小光斑尺寸600 μm

　　损伤阈值50 Wcm2 , 0.1 Jcm2 with all filters installed for < 100 ns pulse

　　计算机接口USB3

　　工作模式CW and Pulsed, Interline transfer progressive scan CCD

　　增益0 dB to 24 dB

　　快门30 μs to multiple frame times

　　动态范围30 dB

　　像素数目1928 x 1448

　　饱和强度7 mWcm2 @ 1550 nm

　　光斑尺寸精度±2 %

　　尺寸48 x 44 x 20.2 mm

　　CECompliant

　　RoHSCompliant

　　显示器刷新频率13 fps at full resolution (12 bit mode)

　　概览

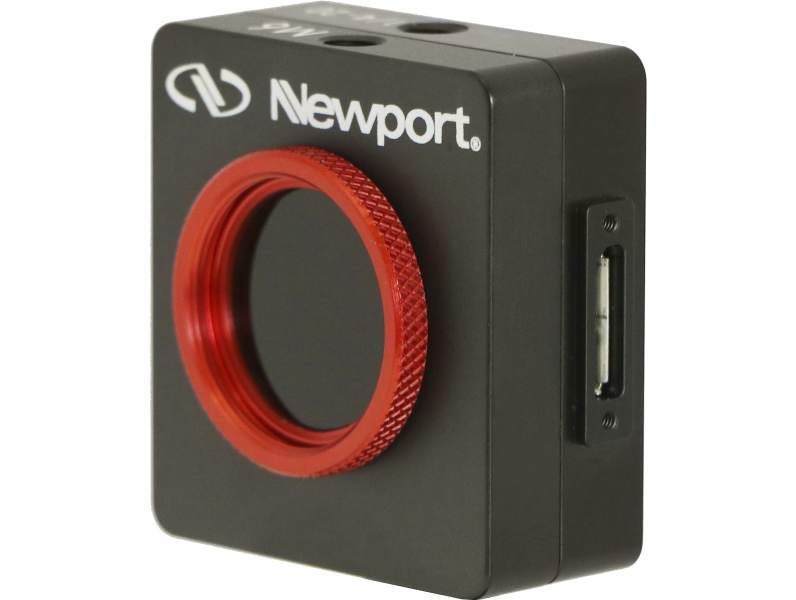

　　LBPHR-IR2激光光束轮廓仪取代了过时的LBPHR-IR摄像机，是一款功能强大的软件驱动型摄像机，具有全面的光束诊断测量功能。 它采用了新型SP92型，这是一种1 1.8英寸格式的1924 x 1448像素CCD摄像机，带有磷光涂层，可在1440至1605 nm之间实现近红外灵敏度。 移除CCD芯片上的保护窗以消除光学干扰。 包括USB3.0兼容电缆。 易于使用的图形用户界面包括所有精度和ISO认可的定量结果。 每个激光轮廓仪都带有一个可堆叠的LBPND1和两个LBPND2滤光片，这些滤光片的净孔径为19毫米，孔径为1英寸32UN（C型安装）。 这些ND滤镜的损坏阈值为50 W cm2，但是，由于热透镜作用引起的失真可能会低至5 W cm2。

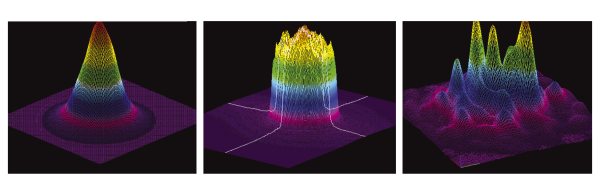

　　虽然许多激光系统使用近高斯光束工作，但其他激光系统拥有非高斯光束，它们的传播方式不同，并且空间分布也大不相同（例如，请参见上图）。在某些情况下，激光谐振器会发射具有更高阶TEMmn模式的光束。根据谐振器的几何形状，这些模式本质上可以是圆柱形的，被称为拉盖尔-高斯光束或矩形，被称为埃尔米-高斯束。在其他情况下，通过光学系统将激光束修改为无法使用高斯光束分析来近似其轮廓和传播的程度。平顶光束就是一个这样的例子，其中光束在其光束宽度上显示出几乎恒定的辐照度。给定光束轮廓的陡峭边缘，这些光束的直径通常以半高全宽（FWHM）值为特征，而不是用于高斯光束的HW1 e2半径值。这种平顶光束对于基于激光的材料加工非常重要，在这种工艺中，恒定的辐照度可提供更均匀的材料改性。这些光束的传播可能非常复杂，并且当激光束过满聚焦物镜以在高分辨率显微镜中产生非常小的光斑大小时，经常会遇到这些光束的传播。

　　适合各种应用的高品质相机

　　新的 LBP2 系列激光束分析仪有可见 (nm) CCD 或磷光体涂层 (nm) CCD 相机。这两款相机都有 640x480 阵列低分辨率或 1600x1200 阵列高分辨率版本。

　　用于大功率输入的可堆叠衰减器

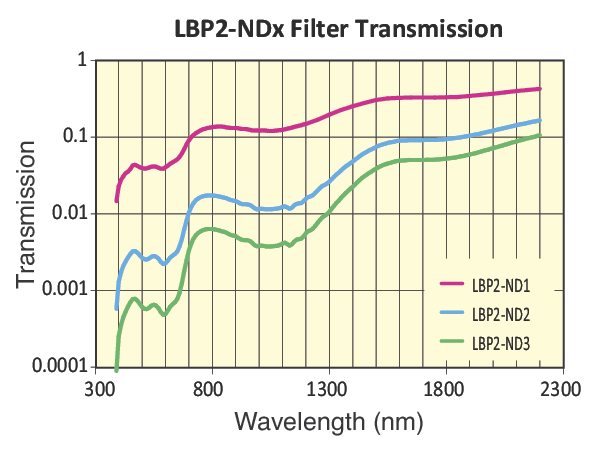

　　每个激光束分析仪都配有可堆叠的中性密度滤光片（一个 ND1 和两个 ND2 滤光片），通光孔径为 19 mm，1 英寸-32UN（C 卡口）。这些 ND 滤光片的损伤阈值为 5 Wcm2。

　　轻松的软件和相机安装

　　简单方便的 LBP2 软件和相机安装。有关分步说明，请参阅视频。

　　广泛的软件功能

　　LBP2 软件接口通过易于使用的软件用户接口提供广泛的功能和 ISO 批准的定量结果。获得专利的 UltraCal 算法保证数据基线或“零参考点”到以像素为基础的数字计数的 110。ISO 11146 要求使用基线校正算法来提高波束宽度测量的精度。

　　紫外光束成像器

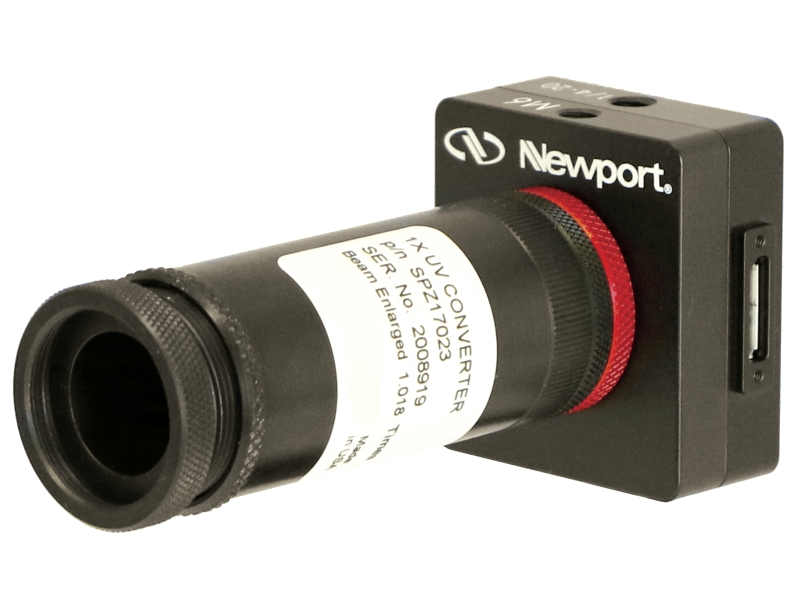

　　新的 LBPUVIMG 是需要查看 193 到 360 nm 光束剖面的用户的理想选择。存在将通过硅相机成像不良的紫外线辐射转换成可见光的荧光板。然后将其成像到 CCD 上。该转换器具有高光输出、宽线性动态范围和高损伤阈值。分辨率为 35 X 35 um，尺寸为 ＆Oslash

　　紫外分束器

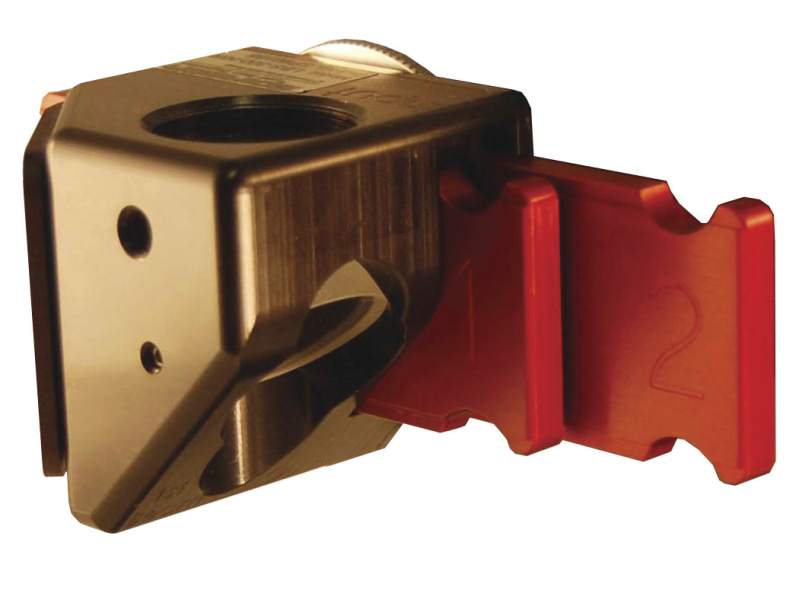

　　新的 LBPUVBS 是紫外分束器，可以安装在 LBPUVIMG 的输入孔径上，以允许将更高功率能量光束成像到 CCD 相机上。尽管 LBPUVIMG 的饱和强度在 248 nm 的 LBP2 光束分析仪中包括的滤光片为 ~ 15 mJcm2 和 ~ 20 mJcm2，一旦 LBPUVBS 安装在成像器上，可以成像更强的光束。

　　针对144 nm进行了优化的荧光粉涂层

　　通过磷光涂层技术，您可以查看NIR（144 nm）激光器和光源，以使用LBPIR和LBPHR-IR进行测量。防斯托克斯荧光粉涂层产生的可见光子的速率约为输入信号的平方。在软件的Gamma校正功能中校正了这种非线性或Gamma。因此，可以获得光束轮廓的准确的线性图像，从而可以对NIR光束进行标准且经济高效的分析。注意，由于使用磷光，测得的激光光斑尺寸将略大于实际尺寸。

　　重新认证

　　与光功率计或检测器不同，激光束分析仪没有任何可重新校准的过程，因为没有可追溯的标准。但是，为了帮助您保持相机性能，我们建议客户定期退回相机（在正常使用情况下，建议每12个月退回一次）以进行验证和重新认证。该过程将在可能的情况下纠正不良像素，清洁成像仪，并确保您的相机仍在按照出厂规格运行。否则，将建议您进行任何可能严重到足以限制使用，维修或更换的更改。请联系纽波特校准设施进行查询和服务。
