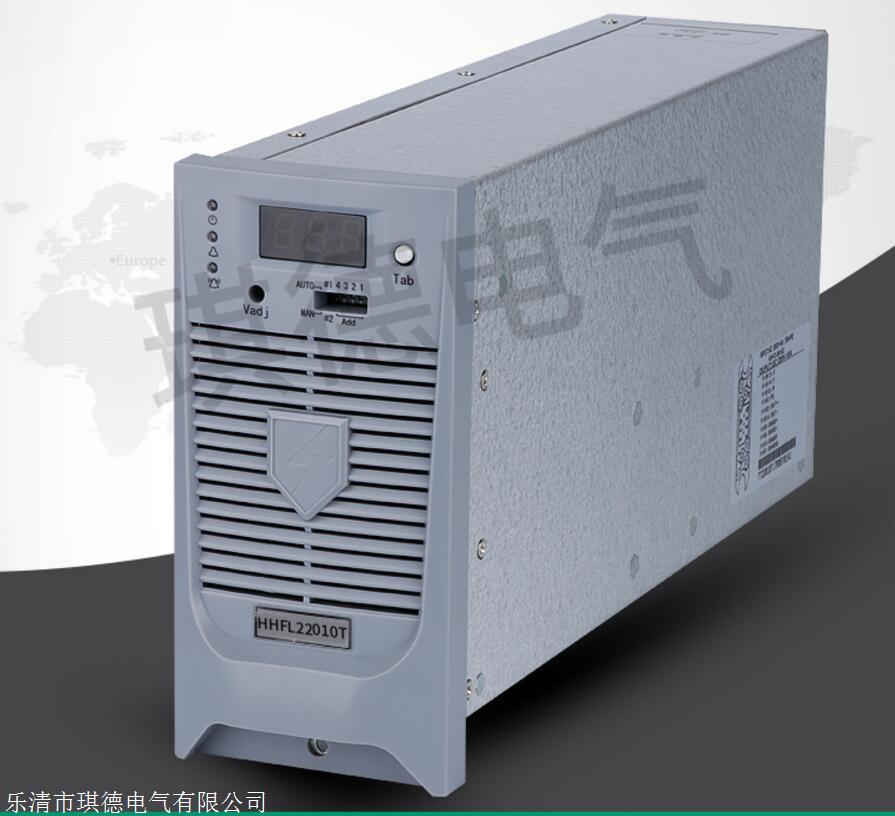

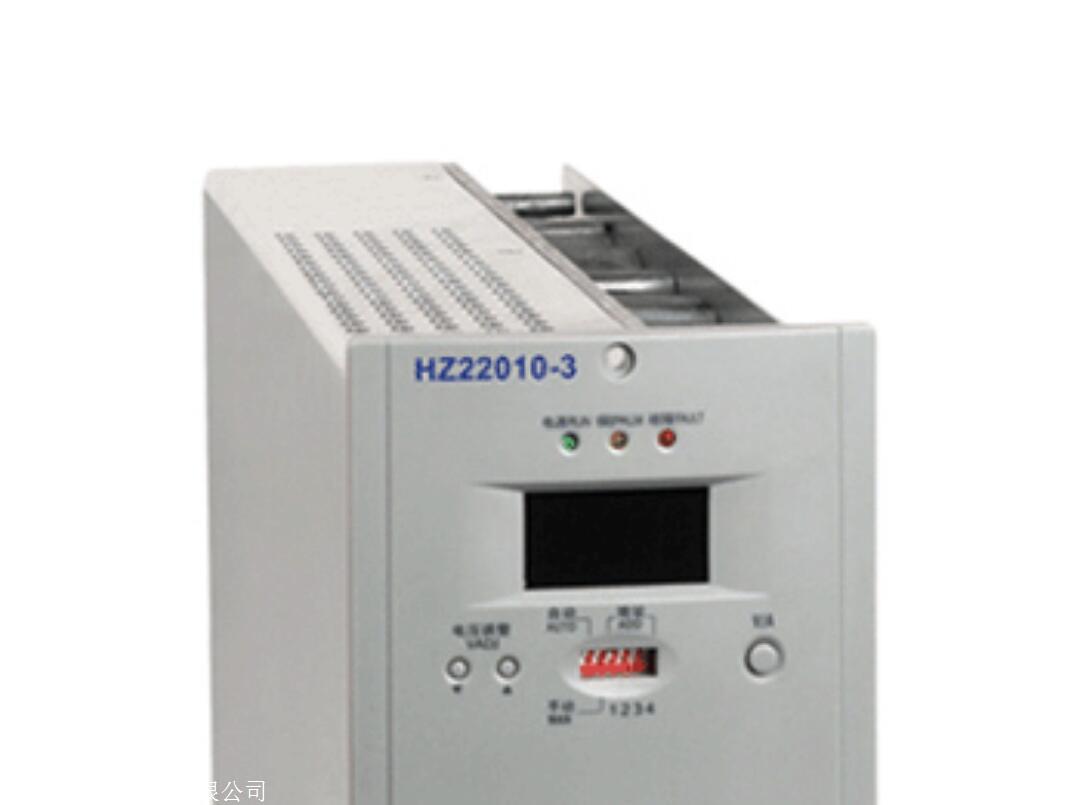

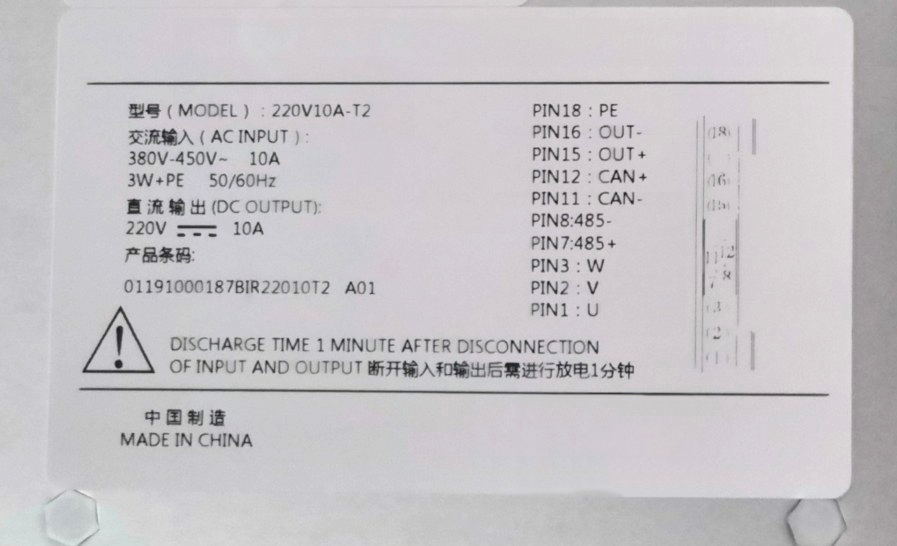

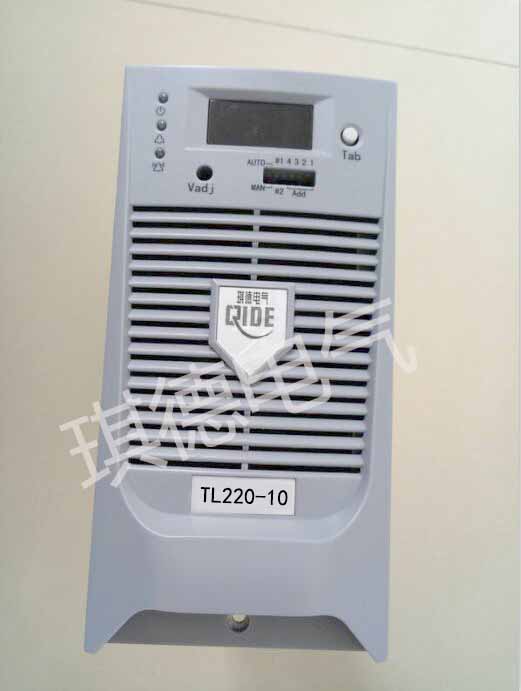

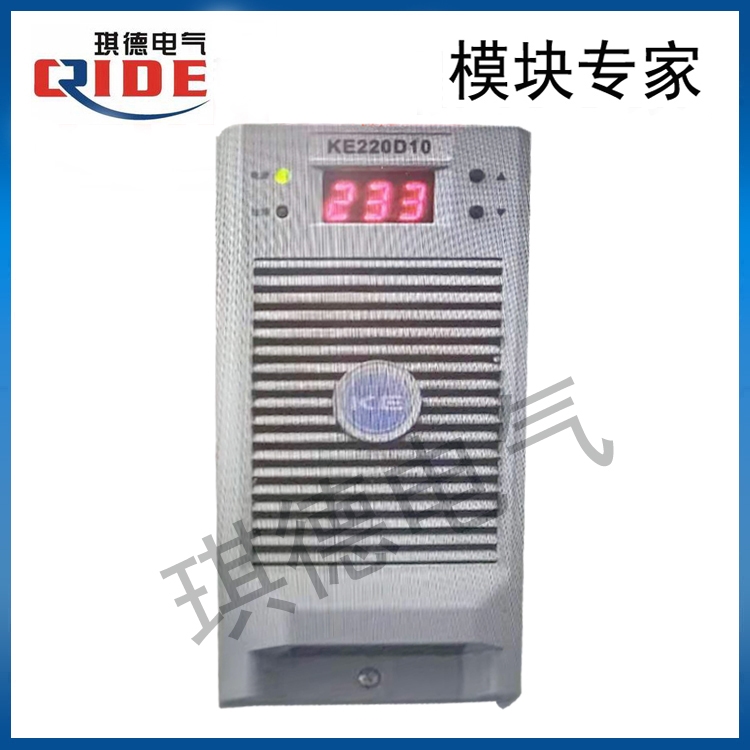

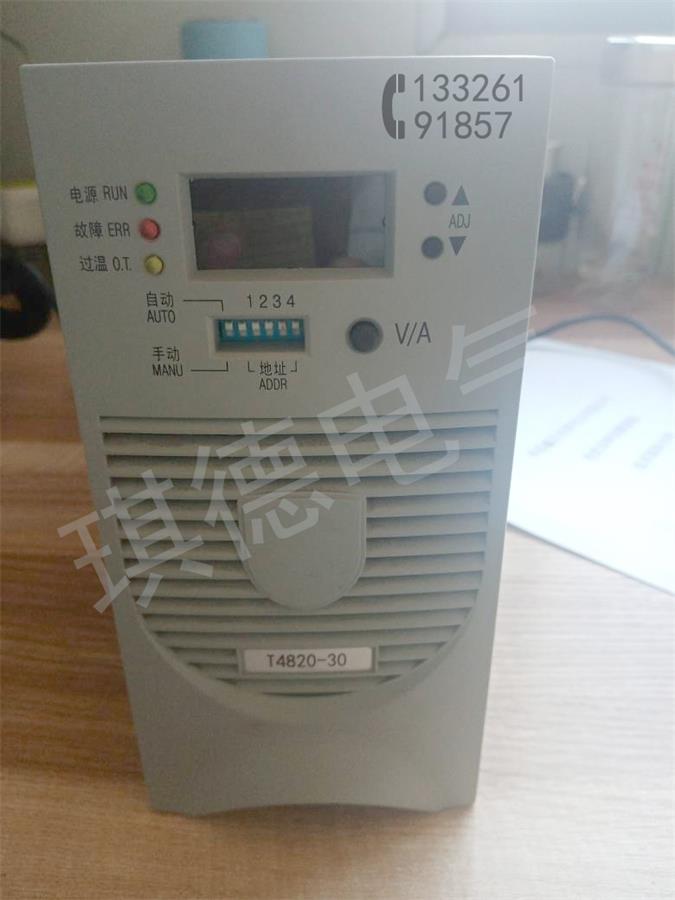

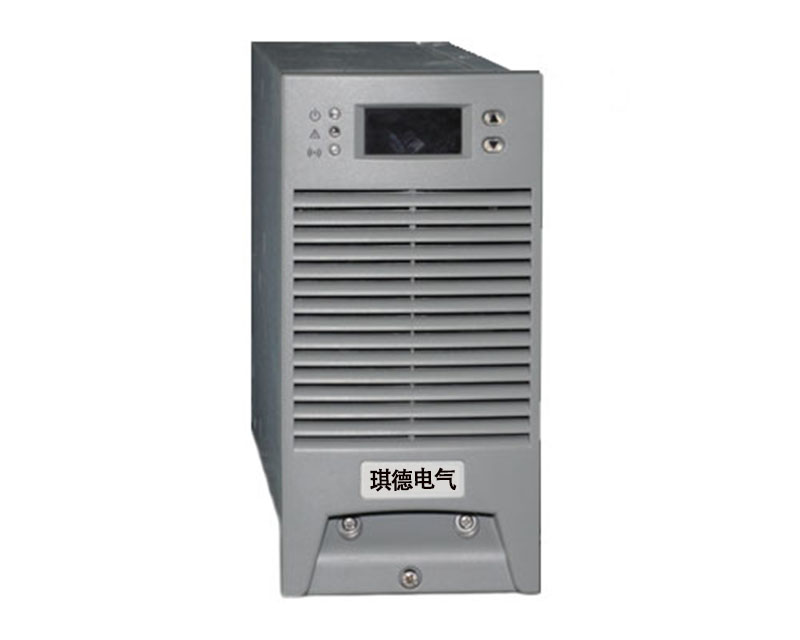

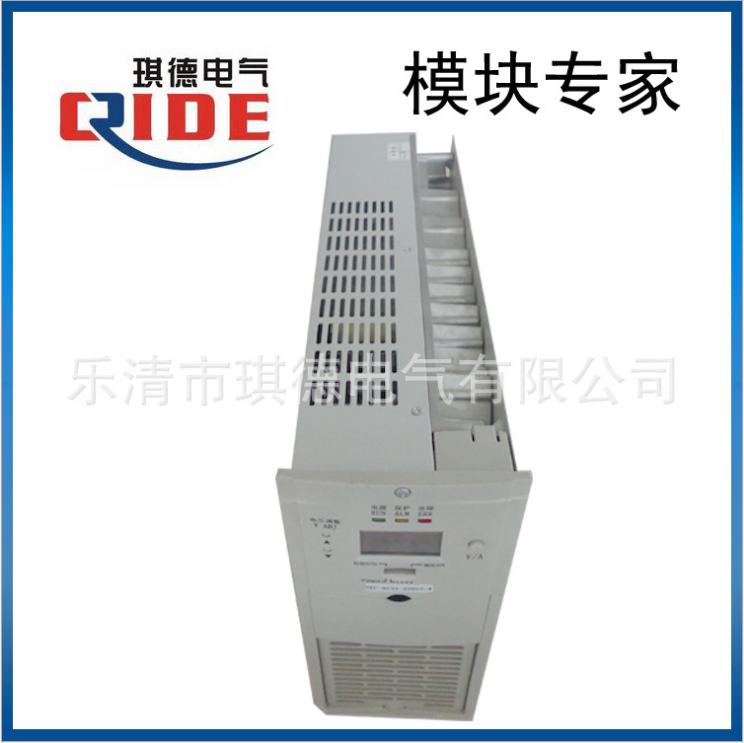

供应质量好的充电模块IR22010T2电源装置220V10A-T2

　　供应质量好的充电模块IR22010T2电源装置220V10A-T2，直流屏充电模块IR22010T2，电源模块IR22010T2，整流模块IR22010T2，IR22005T2，IR22020T2，IR22030T2，IR11005T2，IR11010T2，IR11020T2，IR11030T2，IR22010S2，IR22005S2，220V20A-T2

　　系统概述

　　1 1 系统概述 引言 T482系列电源系统采用了先进的相移谐振高频开关技术，专门为小型分散分

　　布的通信设备设计，具有高效率、宽输入电压范围、高功率因数、结构紧凑等特点，性能价格比高。 系统由

　　CU3000控制模块实行监控。控制模块向用户提供了一种菜单形式的用户接口，用户只需按照菜单上的提示一步一步

　　地进行选择，就可以使用系统的各种丰富功能，操作十分方便。 通过控制模块的单片微机控制，可以实现系统稳

　　定运行与自动调整，并且具有完整的告警、自动保护与电池监控等功能。系统还具备标准的RS232接口，可以方便

　　地与任何先进的智能集中监控系统连接。 系统的中心单元为SMR1804整流模块，这种整流模块采用先进的相移谐振

　　开关技术与恒定功率输出控制方式，降低功率开关元件的损耗，提高效率。模块还具有先进的功率因数校正电路，

　　功率因数可达0.995。整流模块内置CPU控制板，可通过CU3000控制模块实时检测、显示整流模块的电流、温度、告

　　警信号，控制整流模块输出开/关。 由于T482电源系统是采用多模块结构的并联冗余系统，只要系统配置容量

　　比实际负载与电池充电电流之和略大，则可获得比整流模块本身高得多的系统可靠性。 系统具有良好的电磁兼容

　　性，并且体积小、可闻噪声小，可以与其它通信设备安装在同一机房内，既节省了空间，又减少了传输损耗。 系

　　统主要功能与特点 T482电源系统由一个控制模块统一控制，系统设计成组合机架形式，机架上部为直流配电

　　单元和控制模块单元，中部安装整流模块分架，下部为系统交流配电。 分架内安装整流模块，分架内整流模块插

　　头为抗震插头，保证与整流模块的插座可靠连接。每个系统可安装2个整流模块分架，每个分架内可安装6个

　　SMR1804整流模块。 系统可配置容量为30A～360A，通过不同数目的分架与整流模块组合，可以获得用户所需的容

　　量配置。 T482电源系统主要功能是将交流市电整流成直流电并经过稳压处理后提供给通信交换机等通信设备

　　使用；控制模块提供系统监控和通信功能；系统内的整流模块电流可分别在控制模块上显示，且控制模块可开/关

　　单个整流模块；另在系统输入端设置了避雷器，在输出端设置了浪涌

　　1 系统概述

　　2 吸收器，使系统具有更好的防

　　雷功能。 系统工作原理 T482电源系统是一种基于微处理机的智能型高频开关式直流电源系统，它的主要功能

　　是把从市电电网送来的交流电整流成直流电并经过稳压处理后提供给通信交换机等通信设备使用。这个功能主要由

　　系统中的SMR1804整流模块来完成。为了便于控制与维护，系统中设置了控制模块，控制模块主要负责控制和协调

　　整流模块的工作，监视系统的工作情况，在系统出现异常时及时向维护人员报告，同时向操作人员提供一个统一的

　　简便易用的集中操作环境，并向更高一级的集中监控系统提供监控接口。系统同时对电池进行充电与监控。

　　技术规格

　　3 2 技术规格 2.1 T482（48V/150A）电源系统主要参数 T482（48V/150A）电源系统为综

　　合机架形式，机架上部为直流配电单元；中部安装1个整流模块分架，每个分架内可安装6个T2202整流模块（整

　　流模块为内置风扇冷却）；下部安装交流配电单元。电源输入为两路480V/60Hz交流电，经变压器变压为380V交流

　　后送入整流模块。 输入电压 三相四线制AC480V（-45%~+35%范围内可正常工作） 输出电压 48V 输出电流（满配

　　） 150A 直流配电回路压降 ≤300mV（满载输出） ≤150mV（半载输出） 噪声 ≤52dB(A) 自 动 控 制 功 能

　　保护功能 系统应具有过压、过流、欠压、短路、过温自动保护功能，其中过压、过流、欠压、过温保护具有自动

　　恢复功能 电池自动充电功能 系统在断电之后电池放电，控制模块自动记录放电信息。市电恢复正常后系统重新启

　　动时，系统根据电池的放电容量或放电时间确定进行均充或浮充，均充结束后自动转入浮充状态，充电过程自动控

　　制。 温度自动补偿功能 随着蓄电池环境温度变化，系统的浮充电压可按1～5mV/cell/℃（可根据电池参数设定）

　　自动调节，电池温度越高，浮充电压越低，电池温度越低，浮充电压越高。 电池充电限流功能 系统具有对电池充

　　电电流的限流功能，限流值可根据电池容量设定，并且限流值不受负载变化的影响。 电池切断功能 系统可根据电

　　池参数设定两次切断保护值，根据电池放电电压分时切断不同的负载，实现二次下电保护功能，防止电池过放电，

　　同时保障传输等重要设备的长时间供电。市电恢复正常后，自动恢复正常供电。 电池容量在线测试功能 系统通过

　　监控模块的自动控制，可实现在保障负载正常的情况下，对电池容量进行在线测试，及时了解电池的参考容量。

　　2.2 SMR1804系列整流模块主要参数 整流模块型号 整流模块 技术参数 SMR1804

　　技术规格

　　4 2.2.1输 入

　　额定电压 单相220 Vac 工作电压范围 175 ~295Vac（220Vac-20%~+35%）时,100%额定容量输出 85 ~185Vac

　　（220Vac-60%~-20%）时，650W~1800W线性限功率输出 过压保护 电压高于300 5Vac时，模块自动切断输入； 电

　　压恢复至2755Vac时，自动恢复。 欠压保护 电压低于80 Vac时，模块自动停止工作；电压恢复至120 Vac时，自

　　动恢复 电 流 ≤11A 频 率 50/60Hz±10% 功率因数 ≥0.998(额定满载输出) ≥0.995(50%负载载输出)

　　≥0.993(30%负载载输出) 2.2.2输 出 电 压 48V（43~57.6Vdc可调） 电 流30A@57.6V输出功率

　　1800W 并机均流 ≤±2% 稳压精度 ≤0.5% 保 护 输出过压、过流、欠压、短路和过热保护 2.2.3其 他 数

　　据 效 率 冷却方式 ≥91% (额定满载输出) ≥90.8% (50％负载输出) 温控风扇冷却 工作温度

　　-5~+50℃ 储存温度 -40~+70℃ 相对湿度 ≤95％ 海拔 ≤4000m,输出100% 防护等级 IP20 纹波电压

　　≤200mVp-p 衡重杂音 ≤2mVrms 可 靠 性 MTBF>2.5×105h 负载效应 （负载调整率） ≤0. 4% 负载效应恢复时

　　间（动态响应） ≤200μs 源 效 应（电网调整率） ≤0.05%

　　技术规格

　　5 软启动时间 ≥3s 尺 寸 85.5mm

　　（宽）×268mm（深）×176.5mm（高） 重 量 3.3kg 功率密度 0.77 w/cm3 2.2.4电 磁 兼 容 性 传

　　导 辐 射 符合YD/T731、YG/T983 抗 干 扰 符合YD/T731、YG/T983、IEC6100 安 全 符合GB4943、

　　IEC60950，通过CE、CB认证 绝缘特性 绝缘电阻 >2MΩ 输入对地 3.0K Vac 输入对输出 3.0K Vac 输出

　　对地 1.50Vac 2.3 CU3000控制模块主要参数 CU3000控制模块 采用大尺寸LCD显示系统信息、告

　　警、操作菜单 可直接用键盘控制 电池监控功能： 周期、手动、自动均、浮充转换 电池在线放电测试 电池充

　　电电压温度补偿功能 电池充电电流限制 电池过放电保护和二次下电功能 具有环境监测功能（包括环境温度、烟

　　雾告警等，可选） 输入：8路模拟输入、8路数字输入 告警输出：可提供12路继电器输出（接点额定容量为

　　1A/60VDC或0.5A/125VDC）、1路数字输出、1路模拟电压输出，可输出市电中断、故障；输出电压过高、过低；整

　　流模块故障；控制模块故障；熔丝故障等告警信号 提供信息产业部标准监控通信协议及RS232（或RS485）、以太

　　网通信接口 尺寸：456 mm（宽）×42.5mm（深）×129.5mm（高）

　　技术规格

　　6 2.4 T482分架 T482

　　分架可连接6个SMR1804整流模块，提供交流输入、直流输出及信号接口。 2.5系统直流配电标准输出分路 交流输

　　出分路 480V/30A三相 2 480V/10A三相 4 277V/20A单相 6 277V/10A单相 10 220V/10A单相 4 直流输出分路

　　48V分路输出 100A熔断器 2 63A熔断器 2 20A空 开 2 10A空 开 2 电池熔断器 400A×2 外形尺寸（宽×深×

　　高mm） 600×800×2200 重 量 150kg（不含整流模块）

　　系统安装与启动

　　7 3 系统安装与启动 3.1系统安

　　装环境 3.1.1市电条件 电源系统的交流输入工作电压是两路410~576V（标称电压480V AC）、60Hz±5%三相五线

　　交流输入，且两路可自动倒换。使用时应控制市电的电压和频率，要求不超出此范围。如果市电供应不够稳定，则

　　应该安装自动稳压设备。 电网的浪涌冲击对设备危害很大，尤其是尖峰干扰，轻则使设备内的微机工作紊乱，

　　重则损坏整流模块中的功率器件。因此应尽量防止电网冲击。雷击是引起电网冲击的主要原因之一，在市电的高压

　　进线处、低压线路进入建筑物处和交流配电屏上都应设置可靠的避雷设施。功率因数低或启动电流大的用电设备以

　　及大功率的电力开关都会引起电网的突变，造成浪涌冲击，因此应尽量避免将ZDY系统与这些设备装在一起。

　　3.1.2接地系统要求 特别需要强调的是机房的接地系统，根据近几年国内高频开关电源的使用情况分析，如果接

　　地系统连接不标准，很容易造成电源系统控制部分的故障或损坏。这是因为高频开关电源系统是一个智能系统，与

　　它连接的端口或设备比较多，比如有计算机、打印机、电池、UPS和各种检测端口等。假如这些设备的工作地或安

　　全地不是连接在同一接地系统上，由于接地线到大地的距离不一样或者其中一个接触不良等原因，极有可能引起两

　　个设备的地线之间存在一个电平差。这样在设备传送数据时，由于参考电平不一样，容易造成误差或混乱，电平差

　　比较大时会损坏设备。因此在机房设计时要特别注意接地系统的设计，当增加新设备时，要保证设备接地正确。

　　3.1.3环境温度 电源机架系统是大功率的电源设备，因此工作时会产生比较大的热量。 为延长电源设备的使用

　　寿命，我们建议用户在机房内安装空调设备。好的方法是使用下送风的空调系统，使冷风从电源架的底下进入机架

　　内。如果使用立式或窗式空调，则应尽量使冷风直接从电源架的正面通过。
