DG(德哥) 便携式x射线CP160BDR成像系统

　　DG(德哥) 便携式x射线（CP160B）DR成像系统

　　DG(德哥) 便携式x射线（CP160B）DR成像系统

　　一.系统组成

　　DG Imaging 便携式x射线成像系统由以下3部分组成：

　　1) CP160B便携式X射线发生器（比利时进口）

　　2) DG(德哥) DR系统——平板探测器（美国进口）技术参数见下表

　　3) DG(德哥)LIA软件

　　二.主要技术参数：

　　1）、CP160B便携式X射线发生器（比利时进口）

　　超轻型、独立电池供电CP160B X射线源，将带给无损检测和安检应用的全新概念。

　　使用先进的100KHz谐振式变压器使设备实现了超强的穿透能力和几乎令人难以置信小巧和紧凑的穿透能力和几乎令人难以置信小巧和紧凑的结构。恒定的直流输出比目前150KV及200KV冷阴极脉冲X射线机具有更加优越的性能。根据不同的机型， CP160B能在很短的曝光时间内穿透10毫米和21毫米厚板的钢板。

　　CP160B可连续工作数分钟而不需休息而进行冷却，与只能工作数秒钟的脉冲冷阴极X射线机相比，有较显著的优势。

　　一个手柄，区别与其他的设备——人性化设计在现场使用更快，更准确，更容易的操作。坚固、防震和角度恰到好处的手柄可满足用户所需。

　　操作——电缆线或外部驱动的操作只需要通过RS232串行端口与面板连接器连接来实现。千伏值、毫安值、曝光时间和预警时间可以用标准的通讯模式在远程对设备做设定。

　　通信模式接受回声协议基础的文字命令。蓝牙功能实现了无线操作。

　　检测范围

　　探测、搜索、海关控制、无损检测

　　恒电位输出：

　　160千伏 -0.5毫安

　　定向辐射：

　　50°*50°

　　60°*60°

　　焦点：

　　0.8mm*0.5mm

　　0.8mm*0.7mm

　　7kg9.2kg包括电池和手柄

　　扩展操作，外部电源供应器选项

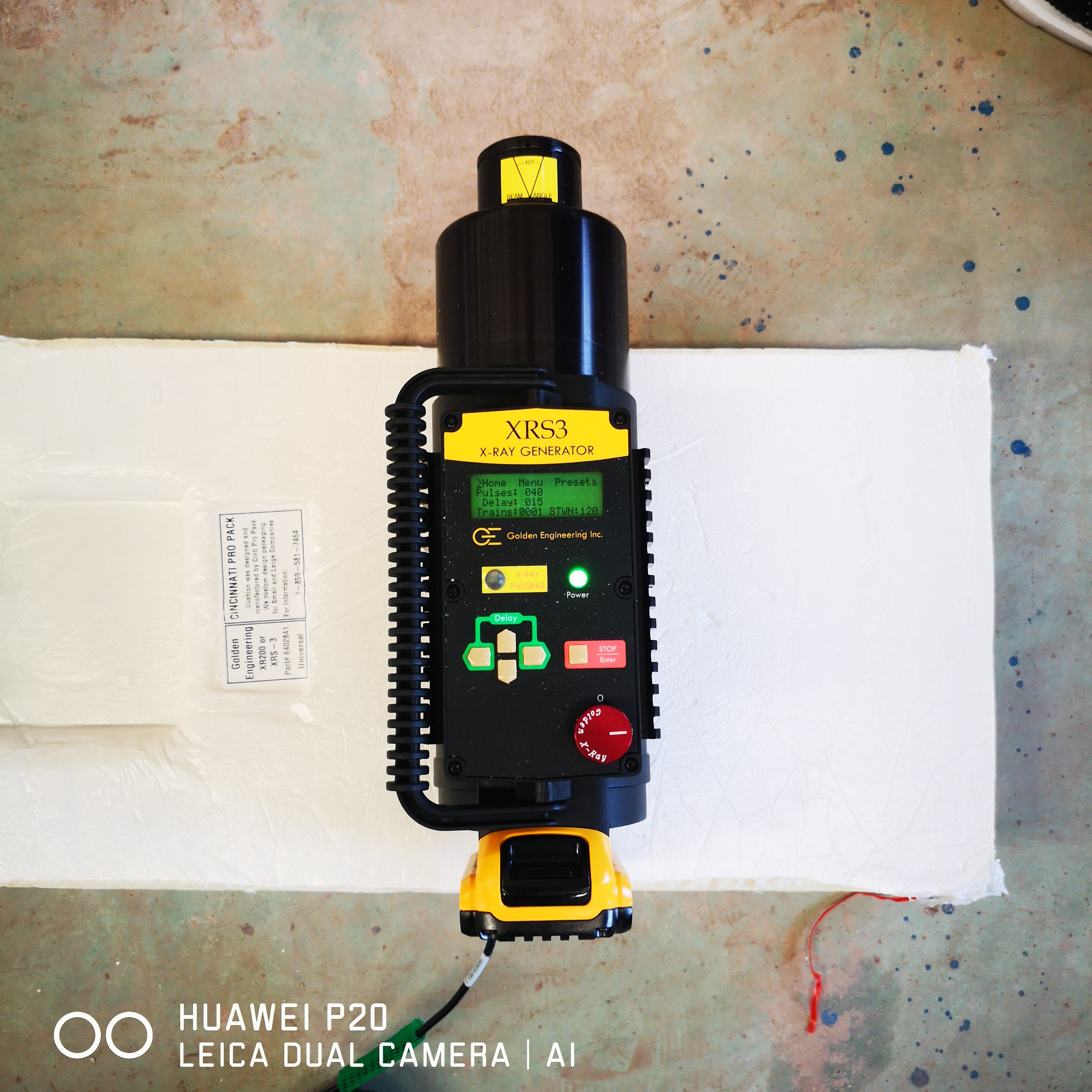

　　XRS-4便携式 X 射线发生器

　　尺寸（包含电池）：不大于49.5 cm x 11.5 cmx 21.6 cm

　　重量（包含电池）：不大于10.5 kg

　　输出剂量：在 X 射线机前面 12 英寸(30.50CM)处为 4.0 mRpulse min

　　脉冲率：10 次脉冲秒

　　焦斑尺寸：18 in. (3mm)

　　X 射线能量：不低于370 KVP

　　X 射线脉宽：15 纳秒

　　X 射线束角度：40°

　　电流：17 amps

　　电源：18V, 可拆卸充电电池

　　充电时间：1 小时,使用标准 充电器

　　负载率：每4 分钟200 次

　　预热：不需要

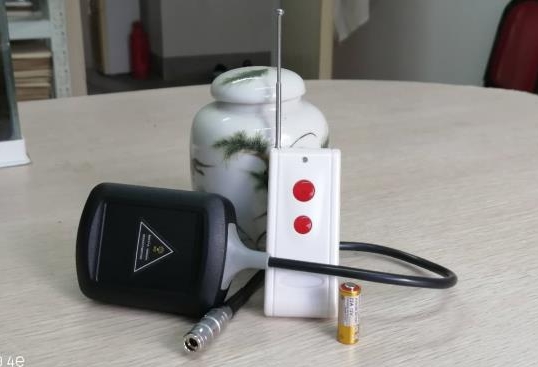

　　附件：电池 2 块、充电器 1 个、远程控制线 1 根 触控器

　　2）DG(德哥)DR系统平板探测器

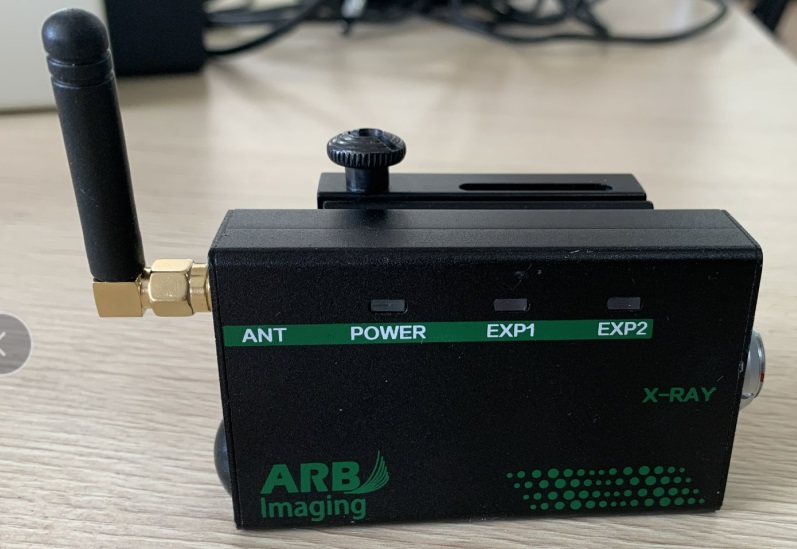

　　Storm iM2875组件包括DG(德哥)Ⅱ平板探测器（多种尺寸可选推荐参数如下表），Asyrmatos接口，电池，充电器，50m电缆卷盘和所有电缆。其中Asyrmatos接口包括，平板接口，PC接口和x射线无线触发器。

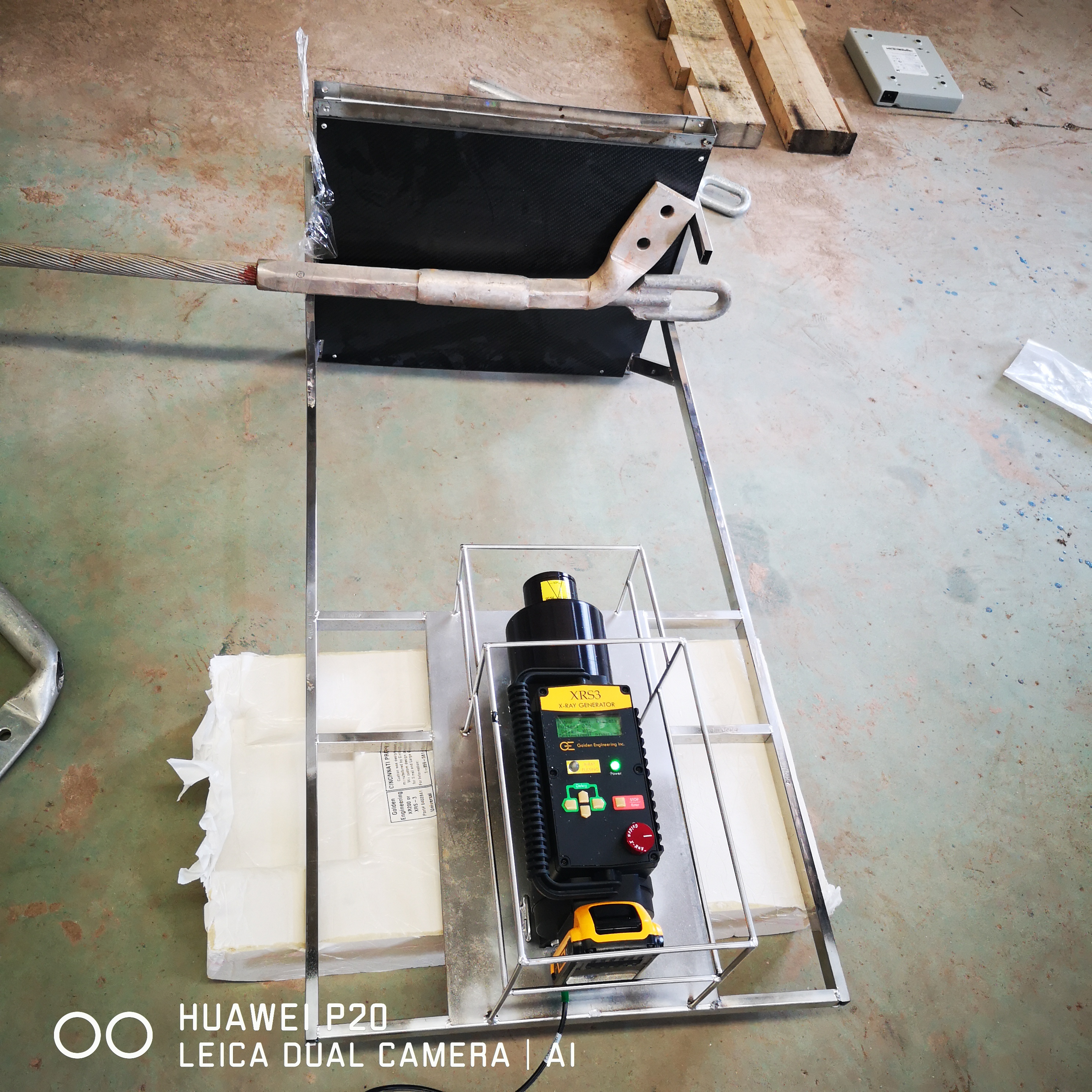

　　电力线夹
