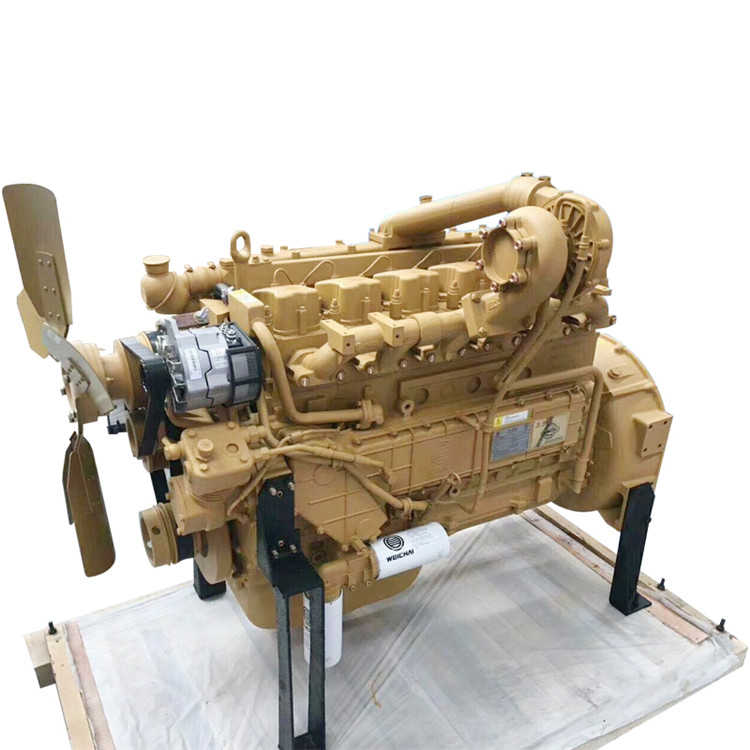

潍柴WD10G240E21发动机 山工660装载机山东东上动力

　　【主要机型包括】

　　经营范围包括龙工、临工、山工、厦工、柳工、徐工、斗山等品牌的工程机械配件。

　　【主要产品】

　　1：工作装置系统：2.7立方标准铲斗、4立方加大斗铲斗、岩石王铲斗、侧卸铲斗、煤炭斗、土方铲斗、前车架、H型大臂总成、动臂焊合、摇臂焊合、扁拉杆、二孔铲齿、Zi弹头型边齿、齿套、铲齿螺栓、全车销轴等零部件。

　　2、发动机相关零件：道依茨、蓝擎二代发动机总成、空气滤清器及壳体、排气管及消Yin器尾管、风扇、风扇皮带、空气滤清器、燃油滤芯、燃油粗滤芯、燃油精滤芯、进排气门、连杆螺栓、曲轴瓦、连杆瓦、连杆、发动机四配套、曲轴、STR发动机全车纸垫、启动马达、发电机等配件。

　　3、变矩器、变速箱：转向系统和传动系统，万向节、变矩器、变速箱壳、变速箱齿轮及轴、变速箱输出、输入装置、变速阀、换向阀、变速箱杆及操纵杆、螺旋伞齿轮、转向离合器、一二级涡轮组等组件。

　　4、驾驶室系统：驾驶室焊合、碰锁、门锁、蒸发器壳、减震器总成、驾驶室座椅、倒车镜、液压油箱、燃油箱、脚刹阀、油门踏板、制动阀、换挡操纵机构、液晶仪表总成、各类仪表及电器元件等。

　　5、护罩：机罩总成、后鬼脸、前罩、中罩、后罩、发动机防护罩等。

　　6、电器系统：整机电气系统、继电器及保险丝盒、蓄电池等配件。

　　7、工作液压系统：动臂油缸、转斗油缸、转向油缸、整车钢管、液压胶管、法兰、固定板等。

　　备注：产品参数及图片供参考；如有变动，不另行通知。

　　本文来源：网络。不代表本平台观点，行业资讯参考。感恩原创作者，版权归原作者，如若反馈，烦请平台留言删除。

　　1.电源供电

　　ECU的电源供电电路，其功能是:当点火开关置于“ON”时。时、发动机ECU收到“ON”信号后使ECU主继电器线圈工作，主继电器触点闭合，蓄电池向发动机ECU供电。当点火开关置于“LOCK”时，发动机ECU延时一段时间后再使ECU主继电器触点断开，蓄电池停止向发动机ECU供电。

　　ECU电源供电电路的检测方法如下。

　　①在点火开关关闭(开关处于“OFF”)，确保系统断电的情况下，拔下ECU上整车端插头，再将点火开关打到“ON”，并测量端子K28与K02或K04或K06间的电压是否与蓄电池电压相同。如果不等，则需要根据线路图，检査线路是否正常导通。

　　②测量K01、K03、K05与K02、K04、K06间的电压是否与蓄电池电压相同。如果不等，则需要检查主保险丝、主继电器是否工作正常。

　　2、故障诊断

　　当点火开关置于“ON”时，故障指示灯亮一下后熄灭，如果电控系统有故障，故障指示灯会再次点亮，提醒驾驶员车辆存在故障。

　　通过诊断插座，诊断仪可以从发电机ECU读取相关故障信息，指导维修人员进维修。

　　3.排气制动

　　发动机启动后。将排气制动开关置于“ON”。且发动机转速超过1000r/min，松开油门踏板时，排气制动功能将被激活，同时排气制动指示灯点亮。如果排气制动开关置于“OFF”，或发动机转速低于1000r/min，或踩油门踏板，则排气制动功能会被取消.排气制动指示灯熄灭。柳工850H康明斯发动机变速箱,柳工856H康明斯发动机变速箱,成工50铲车波箱,临工50铲车波箱,龙工50铲车波箱

　　当排气制动功能不起作用时，A29与A45均为电源电压，约24V,当排气制动功能开启时，端子A45电压被拉低到0左右，A29与A45之间导通，排气制动功能起作用。

　　4.启动预热功能

　　当点火开关置于“0N”时，启动预热指示灯亮一下后熄火。当外界温度低下0℃时，启动预热指示灯再次点亮，同时发动机ECU使启动预热继电器线圈工作，预热继电器触点闭合，蓄电池向预热塞供电。当预热指示灯熄火后，提醒驾驶员可以启动发动机，如果在一段时间内没有启动发动机，发动机ECU将停止预热 。

　　当预热功能不起作用时，端子A29与A45电压与电瓶电压相同(约24V)，预执开关S1开启时，K92与地导通，A34电压被拉低到0左右，预热继电器闭合，预热塞开始工作。

　　5.制动功能

　　车辆的制动信号电路。发动机ECU的端子K17接收主制动信号，端子K80则接收制动信号，用于发动机制动控制。

　　6.车速信号

　　车速信号电路，车速传感器向车速表发送车速信号，然后再由车速表向发动机ECU(端子K75)发送车速脉冲信号。
