6GK754AX0XE0西门子通讯模块CM154

概述

用作 PROFINET IO 控制器或 PROFINET IO 设备的通讯模块，用于将 SIMATIC S 连接至PROFINET 网络。

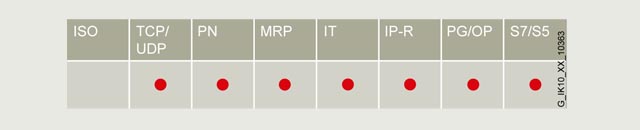

CM 154 支持以下通讯服务：

• 编程器/OP 通讯

• S7 通讯

• 开放式通讯 (SEND/RECEIVE)

• PROFINET 通讯

• IT 通讯：

• 通过访问 S 系统的 Web 服务器实现 Web 诊断功能

• 以高为 1 Mbps 的速率，利用静态 IP 路由，通过 IPv4 路由至 S 系统中的其它 CP154/CM 154 单元，以访问不具备实时功能的 Web 服务器。

CM 154 产品实现硬件创新，新订货号 6GK754AX1XE0 将水平安装机架的允许环境温度从 -25 °C扩展到 60 °C（无冷凝或结冰），将垂直安装机架的允许环境温度从 -25 °C 扩展到 40 °C（无冷凝或结冰）。

CM 154 (6GK754AX1XE0) 模块的允许安装高度已扩展到 5,000 m 的安装高度。

优势

• 由于支持介质冗余 (MRP)，可实现高水平的工厂利用率

• 通过基于 Web 的诊断，可提供佳的维护支持

•


• 通过 IT 网络管理工具 (SNMP) 进行监控

• 无需编程设备即可更换模块

应用

CM 154 用来将 SIMATIC S 连接至 PROFINET 网络。由于其自身备有处理器，从而解除了 CPU的通讯任务并有助于另加连接。

CM 154 提供的通信选件带有：

• 编程器/PC

• 主 PC

• 操作员控制和监测系统，

• SIMATIC S5/S7 系统

• PROFINET IO 设备

• 通过 LAN 进行远程编程

设计

CM 154 具有 SIMATIC S 系统设计的全部优点：

• 紧凑型设计：

• 2 个 RJ45 端口（集成式双端口交换机），用于连接 10/100 Mbit/s 全/半双工 PROFINET网络；
  通过自动协商和自动交叉自动地检测数据传输速率；
  通过带 180 电缆引线的 IE FC RJ45 Plug 180 或标准网线进行连接

• 该模板通过背板总线提供电源

• 3 个 LED 灯，用于显示模块的工作状态和通信状态；前盖板下有 2 个状态 LED，用于显示 PROFINET接口的状态

• 安装简单：
  CM 154 安装在 S 的导轨上，并经过总线连接器连接到邻近的模块。

• CM 154 工作时可以无需风扇；不需要备用电池。

• 不需编程器即可更换模板

功能

• PROFINET IO 控制器，用于连接多达 128 个 PN IO 设备

• PROFINET IO 设备

• 通过接口进行通讯服务：

• 开放式通讯（TCP/IP 和 UDP）：
  UDP 多点传送

• 编程器/OP 通讯：通过 S7 路由实现网络互连

• S7 通讯（客户机、服务器）

• IT 通讯（HTTP(S)，电子邮件）

• 经认证的 PROFINET IO 控制器，具有实时性能（RT 和 IRT）

• 通过 DCP 进行 IP 寻址

• 以高为 1 Mbps 的速率，利用静态 IP 路由，通过 IPv4 路由至 SIMATIC S 站的其它 CP154 / CM 154 单元，以访问不具备实时功能的 Web 服务器。

• 介质冗余 (MRP)；

• 在采用环形拓扑结构的以太网网内，CM 支持 MRP 介质冗余程序。它用作 MRP 管理器和 MRP 客户机。

• PROFIenergy

• 诊断和网络管理：

• S 系统中所有模块的丰富诊断功能

• 通过 SNMP V1，集成在网络管理系统中

• 通过 NTP 进行时间同步

• 安全机制：

• 通过 HTTPS 访问 web 服务器

• 安全固件更新

• 采用 STEP 7 Professional V13 (TIA Portal) 或更高版本可以组态所有的功能。

• 无需编程器即可进行模块更换：全部组态信息都可以存储在 CPU 的存储卡中。

• STEP 7 Professional V18 (TIA Portal) 或更高版本需要组态新产品 CM 154(6GK754AX1XE0)的全部功能。

• 产品 CM 154 (6GK754AX1XE0)也可用于已组态早期版本的 STEP 7Professional (TIA Portal) 的现有 SIMATIC S 系统。在这种情况下，必须在 STEP 7Professional 中将 CM 154 (6GK754AX1XE0)　产品组态为 CM 154(6GK754AX0XE0)。

集成

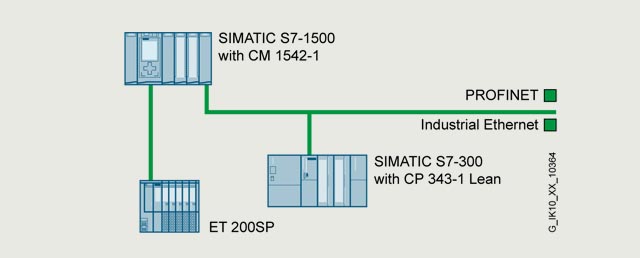

CM 154 as PROFINET IO controller

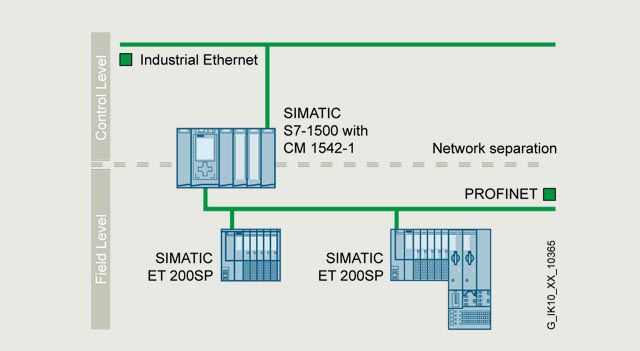

Network separation with CM 154
